P903 - Đồng hồ đo áp suất Amoniac NH3 (Amonia Pressure Gauge) hãng ITEC/Italy

P903 là đồng hồ đo áp suất amoniac NH3 (Amonia Pressure Gauge) của hãng ITEC/Italy, có cấu tạo vỏ thép sơn tĩnh điện, chân ren inox, dùng để đo áp suất khí Amoniac (NH3) nên nó khá đặc trưng trong tất cả các ngành công nghiệp lạnh.



Hãng sản xuất: ITEC/Italy
Model: P903

Xem thêm các mẫu >>đồng hồ đo áp suất<< khác

MAKGIL VIỆT NAM tự hào là nhà phân phối độc quyền các sản phẩm của hãng ITEC/Italy tại Việt Nam, trong đó có đồng hồ đo áp suất Amoniac NH3 (Amonia Pressure Gauge).

Vậy đồng hồ đo áp suất là gì? Dưới đây là các thông số kỹ thuật & thông tin cần thiết của đồng hồ đo áp suất Amoniac NH3 (Amonia Pressure Gauge) P903 của hãng ITEC/Italy, giúp khách hàng hiểu và lựa chọn đồng hồ đo áp suất Amoniac (NH3) phù hợp với điều kiện làm việc của mình hơn.

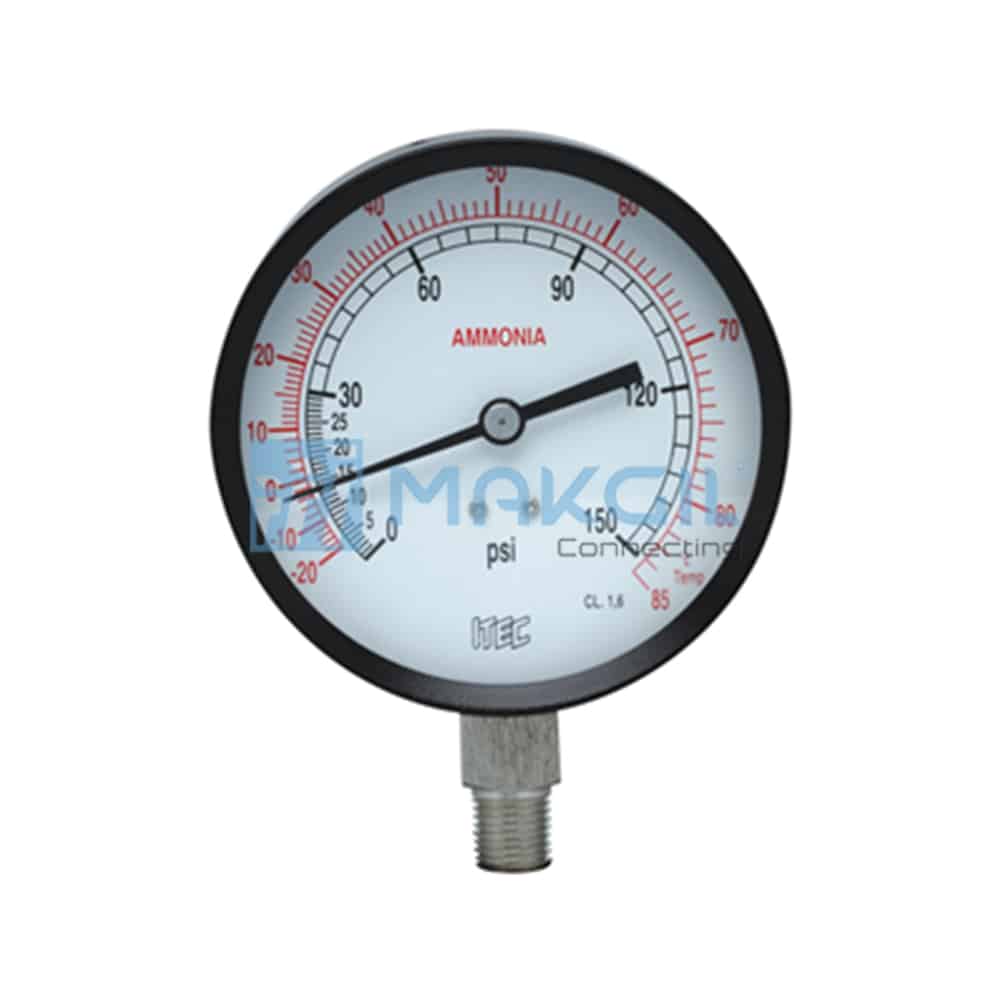

ĐỒNG HỒ ĐO ÁP SUẤT AMONIAC (NH3) P903 HÃNG ITEC/ITALY

dong_ho_do_ap_suat_amoniac_p903

Amonia Pressure Gauge P903 hãng ITEC/Italy

ĐỒNG HỒ ĐO ÁP SUẤT LÀ GÌ?

Đồng hồ đo áp suất (còn gọi là áp kế), có tên tiếng anh là Pressure Gauge, là một dụng cụ cơ học có chức năng chính là đo & hiển thị giá trị áp suất của hệ thống (đường ống, máy bơm, máy nén khí,…). Hiện nay trên thế giới có nhiều loại đồng hồ đo áp suất, tuy nhiên có hai loại cơ bản nhất là đồng hồ đo áp suất dạng cơ và dạng điện tử. Trong mỗi loại lại chia ra làm nhiều loại nhỏ khác nhau, tùy thuộc vào chức năng & ứng dụng của đồng hồ.

P903 là là loại đồng hồ hiển thị song song hai giá trị áp suất & nhiệt độ, thường sử dụng cho các ngành công nghiệp lạnh, có thể sử dụng trong những ứng dụng có rung động lớn và áp lực cao, có tuổi thọ lâu hơn,…

CẤU TẠO CỦA ĐỒNG HỒ ĐO ÁP SUẤT

Về cơ bản, một đồng hồ đo áp suất thường gồm 07 bộ phận chính sau đây:

  • Thân đồng hồ: Là vỏ ngoài của đồng hồ áp suất, thường được làm từ những vật liệu như thép, inox 304, inox 316, …
  • Mặt đồng hồ: Mặt đồng hồ áp suất được sản xuất từ nhựa, kính thủy tinh cường lực, các chất liệu chủ yếu là thủy tinh cường lực,…. Tùy thuộc vào yêu cầu và điều kiện làm việc, khách hàng lựa chọn loại vật liệu cho phù hợp.
  • Mặt hiển thị: Nằm ở phía trong của mặt đồng hồ, hiển thị các đơn vị đo áp suất (hay còn gọi là dải đo). Về các đơn vị đo áp suất, Quý khách hàng có thể tham khảo ở phía dưới của bài viết.
  • Ống bourdon: Khi đồng hồ áp suất hoạt động, môi chất sẽ đi qua ống bourdon. Vật liệu làm ống chứa thường làm giống vật liệu chân đồng hồ.
  • Kim đo: Được gắn với các phần tử bên trong, là công cụ để hiển thị giá trị đo lên mặt hiển thị.
  • Bộ chuyển động: Là bộ phận chính để đo đạc thông tin và đưa số liệu cho kim đo hoạt động.
  • Chân đồng hồ: được thiết kế theo kiểu lắp bằng ren, kết nối trực tiếp với thiết bị hoặc qua thiết bị trung gian.

NGUYÊN LÝ HOẠT ĐỘNG CỦA ĐỒNG HỒ ĐO ÁP SUẤT

Khi môi chất đi vào trong ống chứa áp suất (còn gọi là ống bourdon), môi chất này sẽ tác động lên thành ống bourdon, làm cho lớp màng của ống chứa co dãn, tác động tới các bánh răng truyền động và làm cho kim đồng hồ di chuyển trên thang đo, hiển thị giá trị áp suất lên mặt hiển thị.

THÔNG SỐ KỸ THUẬT ĐỒNG HỒ ĐO ÁP SUẤT AMONIAC P903

Accuracy:

CL 1.6

Ambient temperature:

-20…+65°C

Service temperature:

max 100°C

Pressure Limits:

Steady pressure up to 75% of FS value

Short time 1.3 x FS value for range up to 100 bar

Weld join:

TIG argon arc welding

Dial size:

DN63 & DN100

Range:

-1…12.5 bar [B58], -1…16 bar [B47], -1…25 bar[B49]

-30"Hg…150 psi [S45], -30"Hg…300 psi [S48] 0…300 psi [S12]

Mounting pattern:

Direct, Bottom connection

Process connection:

1/4" NPT (M) / 1/4" BSP (M) (others as option)

Execution:

Dry



THÀNH PHẦN VẬT LIỆU ĐỒNG HỒ ĐO ÁP SUẤT AMONIAC P903

Sensing element:

Bourdon Tube (<100 bar : C - type)

Case & Ring material:

Steel, powder coated / painted (Push fit type)

Movement mechanism

Phosphor Bronze

Dial:

Aluminum, black graduation on white background

Pointer:

Fixed, aluminum, black powder coated

Gasket:

NBR

Window:

Sheet glass



HIỆU ỨNG NHIỆT ĐỘ

Khi nhiệt độ của hệ thống đo lệch khỏi nhiệt độ tham chiếu (+ 20 ° C) sai số tối đa ± 0,4% / 10K của giá trị tỷ lệ thực.

CÁC ĐƠN VỊ ĐO ÁP SUẤT

  1. Tính theo “hệ mét” đơn qui đổi theo đơn vị đo áp suất 1 bar chuẩn

1 bar = 0.1 Mpa (megapascal)

1 bar = 1.02 kgf/cm2

1 bar = 100 kPa (kilopascal)

1 bar = 1000 hPa (hetopascal)

1 bar = 1000 mbar (milibar)

1 bar = 10197.16 kgf/m2

1 bar = 100000 Pa (pascal)

  1. Tính theo “áp suất” qui đổi theo đơn vị áp suất 1 bar chuẩn

1 bar = 0.99 atm (physical atmosphere)

1 bar = 1.02 technical atmosphere

  1. Tính theo “hệ thống cân lường” qui đổi theo đơn vị áp suất 1 bar chuẩn

1 bar = 0.0145 Ksi (kilopoud lực trên inch vuông)

1 bar = 14.5 Psi (pound lực trên inch vuông)

1 bar = 2088.5 (pound per square foot)

  1. Tính theo “cột nước” qui đổi theo đơn vị áp suất chuẩn 1 bar

1 bar = 10.19 mét nước (mH2O)

1 bar = 401.5 inc nước (inH2O)

1 bar = 1019.7 cm nước (cmH2O)

  1. Tính theo “thuỷ ngân” qui đổi theo đơn vị áp suất chuẩn 1 bar

1 bar = 29.5 inHg (inch of mercury)

1 bar = 75 cmHg (centimetres of mercury)

1 bar = 750 mmHg (milimetres of mercury)

1 bar = 750 Torr.



Để biết rõ hơn hoặc cần tư vấn về sản phẩm thiết bị đo áp suất, quý khách hàng vui lòng liên hệ theo thông tin dưới đây:

CÔNG TY TNHH MAKGIL VIỆT NAM

Địa chỉ: 18/21 Nguyễn Văn Dung, Phường 06, Quận Gò Vấp, TP. Hồ Chí Minh

Điện thoại: 02866572704  Website: http://makgil.com/     Email: info@makgil.com
