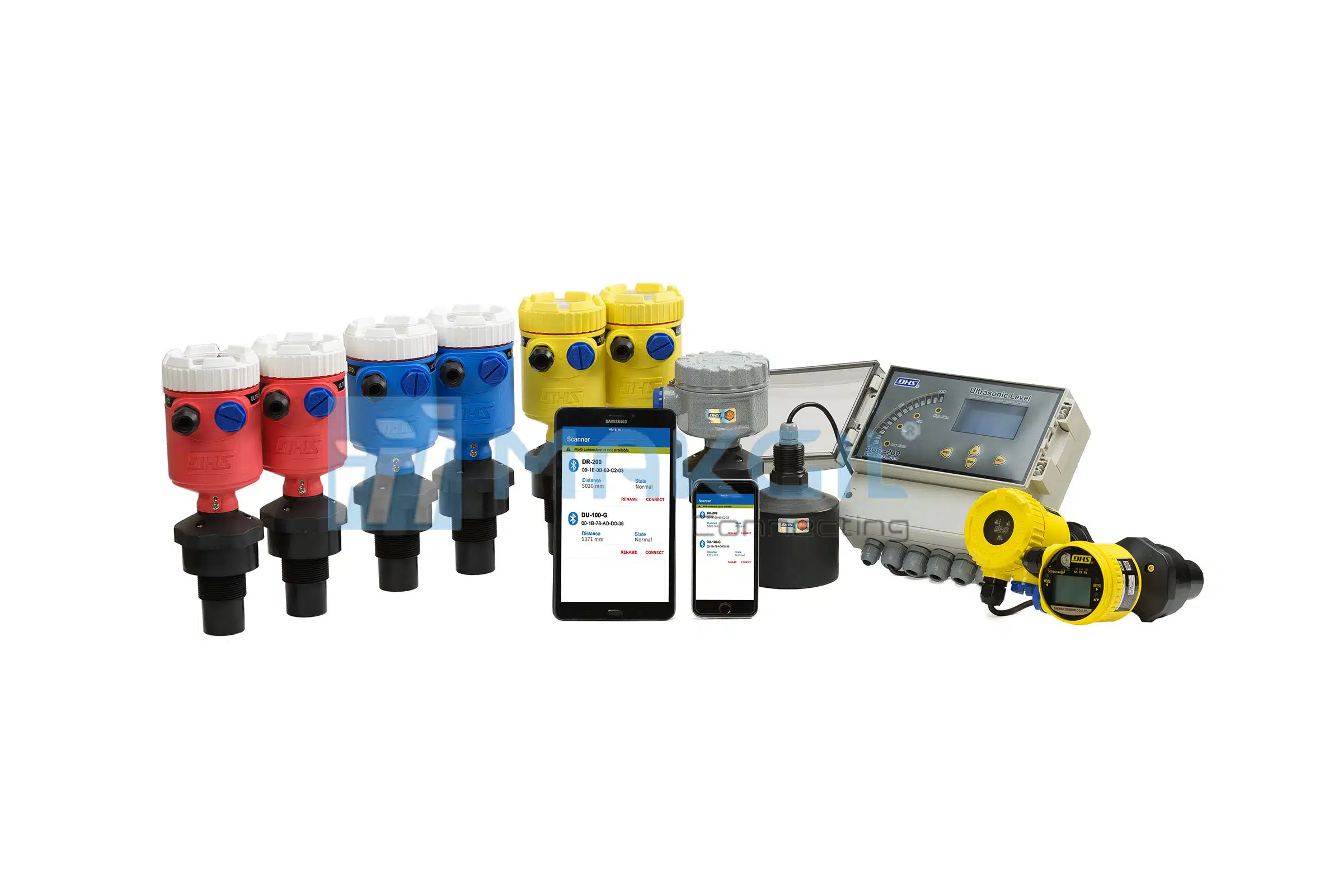

Thiết bị đo mức là một tổ hợp nhiều loại thiết bị được sử dụng để đo lường, theo dõi và kiểm soát mực chất lỏng trong bình, bồn, tank chứa. Chúng được chia làm nhiều loại như thước đo mức, cảm biến đo mức điện dung, cảm biến đo mức radar, cảm biến đo mức siêu âm, cảm biến đo mức dạng phao,… Mỗi loại đều có những đặc điểm, cấu tạo, nguyên lý hoạt động cũng như ưu, nhược điểm riêng biệt. Trong bài viết hôm nay, kính mời bạn đọc cùng Makgil Việt Nam tìm hiểu những thông tin cần thiết về các loại thiết bị đo mức kể trên.
Thiết bị báo mức là gì?
Thiết bị đo mức có tên tiếng anh là Level Sensor – là một tập hợp những thiết bị được sử dụng để xác định, theo dõi, đo lường và kiểm soát mực chất lỏng như nước, hóa chất, xăng dầu,… trong bồn, bình chứa, tank hoặc silo chứa,… sau đó truyền tín hiệu về thiết bị hiển thị (màn hình hiển thị), thiết bị điều khiển (bơm hoặc van,…) hay thiết bị cảnh báo (còi báo, chuông báo, đèn báo,…).
Các thiết bị đo mức được sử dụng phổ biến trong những ứng dụng đo mức bao gồm thước đo mức, đồng hồ đo mức, cảm biến đo mức dạng phao, cảm biến đo mức radar, cảm biến đo mức siêu âm, cảm biến đo mức điện dung,… Mỗi một loại đều có những ưu và nhược điểm riêng biệt. Phần dưới đây, chúng tôi xin đi vào phân tích chi tiết từng loại thiết bị đo mức, hy vọng giúp khách hàng dễ dàng nắm bắt và lựa chọn được thiết bị phù hợp với mục đích sử dụng của mình.
Phân biệt thiết bị đo mức và thiết bị báo mức
Trước khi đi tìm hiểu chi tiết về các loại thiết bị đo mức, người dùng cần phân biệt được thiết bị đo mức và thiết bị báo mức để tránh nhầm lẫn trong quá trình lựa chọn.
Về hai định nghĩa trên, nghe qua thì có vẻ chúng cùng mục đích và chức năng, nên khá nhiều người còn nhầm lẫn về hai loại này. Tuy nhiên trên thực tế, chúng hoàn toàn khác nhau về mục đích sử dụng, cụ thể như sau:
- Thiết bị đo mức: Có tên tiếng anh là Level Sensor, chúng được sử dụng để đo mức một cách liên tục (để dễ hình dung, có thể nói chúng theo dõi mực chất lỏng tại tất cả các điểm nằm trong khoảng 0-100%). Phần cảm biến của chúng (có thể dưới dạng tiếp xúc hoặc không tiếp xúc) được thiết kế cho toàn bộ dải đo của vật chứa. Trong một vật chứa thường chỉ sử dụng một thiết bị đo mức duy nhất.
- Thiết bị báo mức: Có tên tiếng anh là Level Switch, chúng được sử dụng đúng với tên gọi “công tắc” của chúng – nghĩa là chỉ báo ON hoặc OFF. Loại thiết bị này có chức năng báo mức chất lỏng tại một hoặc nhiều điểm được cài đặt từ trước. Khi mức chất lỏng dâng lên/hạ khỏi điểm này, công tắc sẽ truyền tín hiệu báo động hoặc điều khiển. Khác với thiết bị đo mức, trong một vật chứa, tùy vào số điểm báo mà có thể sử dụng một, hai hay nhiều công tắc báo mức.
Trong bài viết này, chúng tôi xin phép tập trung phân tích về thiết bị đo mức. Còn về thiết bị báo mức, xin gửi tới bạn đọc trong một bài viết khác.
Các loại thiết bị đo mức chất lỏng hiện nay? Ưu & Nhược điểm của từng loại
Dựa vào cấu tạo và chức năng, thiết bị đo mức được chia làm hai loại chính là cảm biến đo mức không tiếp xúc và cảm biến đo mức tiếp xúc, cụ thể như sau:
Cảm biến đo mức không tiếp xúc
Bao gồm hai dòng cảm biến đo mức siêu âm và cảm biến đo mức radar, loại cảm biến này có phần tử cảm biến sử dụng sóng (siêu âm/radar) phát ra và nhận tín hiệu truyền về để cảm nhận giá trị đo. Nói cách khác, phần cảm biến của thiết bị không tiếp xúc với môi chất cần đo.
1. Cảm biến đo mức radar
Có tên tiêng anh là Radar Level Sensor, là loại cảm biến sử dụng công nghệ tiên tiến nhất nhưng lại ít được sử dụng nhất bởi giá thành của chúng thường khá cao trong các loại cảm biến. Loại cảm biến này sử dụng nguyên lý truyền sóng radar để đo mức của chất lỏng theo cách không tiếp xúc. Loại cảm biến này thường có dải đo cao hơn cảm biến đo mức siêu âm, trung bình trong khoảng 0-32m, có độ bền, tính ổn định & độ chính xác cao.
Ưu điểm của cảm biến đo mức radar
- Độ chính xác cao.
- Sử dụng sóng radar nên tốc độ đo cực kỳ nhanh.
- Dải đo thường lớn hơn so với các dòng cảm biến khác.
- Tín hiệu đo ổn định, sai số thấp ngay cả trong những môi trường khắc nghiệt, và hoàn toàn không bị ảnh hưởng bởi sự thay đổi nhiệt độ, áp suất làm việc.
- Ít phải bảo trì, sửa chữa do cảm biến radar không tiếp xúc trực tiếp với môi chất & không có bộ phận chuyển động.
- Có thể lắp đặt được trong những vị trí không gian hẹp mà cảm biến tiếp xúc không thể lắp đặt được.
Nhược điểm của cảm biến đo mức radar:
- Giá thành cao trong các loại cảm biến đo mức nhiên liệu.
- Khi lắp đặp cần đảm bảo khoảng không gian phía trước cảm biến không có vật cản, bởi chúng có thể gây ra tín hiệu phản hồi sai.
- Sóng radar không tiếp xúc bị ảnh hưởng bởi bề mặt chất lỏng, nếu chất lỏng dao động thì sóng tín hiệu đưa về không chính xác do bề mặt sóng âm bị phân tán.
2. Cảm biến đo mức siêu âm
Đây cũng là một dạng cảm biến đo mức liên tục không tiếp xúc, có tên tiếng anh là Ultrasonic Level Sensor, hoạt động trên nguyên lý sử dụng phương pháp thu & phát sóng điện từ (sóng siêu âm) không tiếp xúc để đo mức và chuyển đổi giá trị đo thành tín hiệu điện và từ đó chỉ ra giá trị mức chất lỏng trong bồn chứa, cảnh báo hoặc điều khiển. Dải đo của loại cảm biến này thường dao động trong khoảng 0-20m.
Ưu điểm của cảm biến đo mức siêu âm:
- Là loại cảm biến đo mức không tiếp xúc với chất lỏng cần đo, vì thế cảm biến siêu âm có tuổi thọ và độ bền cao so với các loại cảm biến đo tiếp xúc, sử dụng được trong nhiều loại môi trường, kể cả môi trường có tính ăn mòn cao.
- Thiết kế của cảm biến siêu âm nhỏ gọn do cấu tạo không cần đầu dò trực tiếp.
- Điều chỉnh được khoảng cách dễ dàng trong khoảng dải đo của cảm biến.
- Độ chính xác của cảm biến siêu âm cao hơn so với cảm biến điện dung.
- Thời gian đáp ứng nhanh chóng, lắp đặt dễ dàng.
Nhược điểm của cảm biến đo mức siêu âm:
- Giá thành thường cao hơn các loại cảm biến đo mức tiếp xúc khác.
- Không lắp đặt được trong những môi trường nhiên liệu có bọt vì dễ dẫn đến tình trạng báo kết quả sai.
- Không sử dụng được trong môi trường bồn, tank có chứa cánh khuấy.
- Chịu ảnh hưởng nhiều bởi nhiệt độ & áp suất, nó thường hoạt động trong môi trường nhiệt độ dưới 60°C & áp suất dưới 2.5kgf/cm2.
- Có điểm chết (dead band) khoảng cách, nằm ngay dưới phần lens của cảm biến.
Cảm biến đo mức tiếp xúc
Bao gồm các dòng đo mức còn lại như thước đo mức từ tính, cảm biến đo mức điện dung, cảm biến đo mức dạng phao,… Chúng khác với loại cảm biến đo mức không tiếp xúc ở điểm phần tử đo của chúng phải tiếp xúc trực tiếp với môi chất cần đo.
1. Cảm biến đo mức điện dung
Đây là loại cảm biến đo mức tiếp xúc được sử dụng tương đối phổ biến và rộng rãi, cũng bởi giá thành và nguyên lý hoạt động của chúng. Cảm biến đo mức điện dung có tên tiếng anh là Capacitance Level Sensor, hoạt động dựa vào sự thay đổi của dung kháng giữa cảm biến và thành bồn chứa chất lỏng. Các môi chất đều có một hằng số điện môi khác nhau, phần đầu dò của cảm biến sẽ thay đổi các liên kết này khi môi chất tiếp xúc với cảm biến, sau đó chuyển từ giá trị cơ sang tín hiệu điện nhờ vào transmitter trên đầu của cảm biến.
Hình ảnh cảm biến đo mức điện dung hãng Daehan/Korea
Ưu điểm của cảm biến đo mức điện dung:
- Nhỏ gọn, giá thành thấp.
- Độ chính xác cao.
- Được sử dụng rộng rãi, dễ dàng thay thế.
Nhược điểm của cảm biến đo mức điện dung:
- Phải tiếp xúc trực tiếp vào môi chất.
- Cố định, không di chuyển được.
- Dải đo thường ngắn hơn các loại đo mức dạng siêu âm, radar.
- Thường không khả dụng đối với những môi chất có độ dẫn điện thấp.
2. Cảm biến đo mức dạng phao
Còn gọi là Cảm biến phao báo mức hay cảm biến đo mức dạng phao tuyến tính,…), có tên tiếng anh là Float Level Sensor, là một loại cảm biến đo mức dùng để chỉ mức chất lỏng và báo động để kiểm soát, hoạt động bằng cách cung cấp điện áp DC24V hoặc 220V cho cảm biến, nó tạo ra dòng điện 4 ~ 20mA được chuyển đổi bằng điện trở trong cảm biến, sự dao động liên tục của dòng điện được gây ra bởi sự chuyển động lên xuống của phao có nam châm vĩnh cửu trong đó, và đầu ra hiện tại được truyền đến bộ điều khiển. Đây là loại cảm biến đo mức có cấu tạo cơ bản nhất và được sử dụng phổ biến nhất trong các ngành công nghiệp.
Ưu điểm của cảm biến đo mức dạng phao:
- Giá thành thấp so với các loại cảm biến đo mức khác.
- Dùng được cho tất cả các loại chất lỏng ngoại trừ các chất kết dính, dạng sệt.
- Lắp đặt và sử dụng đơn giản.
Nhược điểm của cảm biến đo mức dạng phao:
- Phải tiếp xúc trực tiếp vào môi chất.
- Công nghệ lỗi thời.
- Dể hư hỏng sau thời gian ngắn sử dụng do phao từ dể bị kẹt gây báo sai tín hiệu.
- Dải đo thường ngắn hơn các loại đo mức dạng siêu âm, radar.
3. Cảm biến đo mức nước thủy tĩnh
Là loại cảm biến đo mức liên tục vượt trội về giá thành và độ chính xác cao, hoạt động trên nguyên lý chênh lệch áp suất. Càng xuống sâu thì áp suất càng tăng, đồng nghĩa độ sâu tỷ lệ thuận với áp suất, và cứ xuống sâu 10m nước thì áp suất tăng lên 1bar. Khi cảm biến được thả xuống dưới chất lỏng, giá trị chênh lệch áp suất tại điểm cần đo với áp suất khí quyển sẽ được tính toán, từ đó quy ra giá trị mức chất lỏng với công thức 1bar = 10m H2O.
Ưu điểm của cảm biến đo mức thủy tĩnh:
- Nhỏ gọn, giá thành thấp, có thể sử dụng được trong những vị trí không gian hạn hẹp.
- Độ chính xác cao.
- Được sử dụng rộng rãi, dễ dàng thay thế và lắp đặt.
- Dải đo cao.
Nhược điểm của cảm biến đo mức thủy tĩnh:
- Phải tiếp xúc trực tiếp vào môi chất.
- Không sử dụng được trong môi trường rung động hoặc chứa áp suất, nhiệt độ cao.
- Không thể nối dây cho nên phải chọn chiều cao cột chất lỏng chính xác.
3. Cảm biến báo mức dạng phao thả nổi
Có tên tiếng anh là Gear & Float Level Sensor, được sử dụng như một đồng hồ báo mức chất lỏng, hoạt động trên nguyên lý như một chiếc đồng hồ cơ. Một quả phao được tính toán sức nổi dựa trên tỷ trọng môi chất, và được thả nổi trên bề mặt chất lỏng. Chiều cao của mực chất lỏng được tính toán dựa trên chiều dài quả phao thả nổi, sau đó thể hiện trên mặt đồng hồ cơ tại chỗ, đồng thời truyền tín hiệu điều khiển hoặc báo động. Trên thực tế, không nhiều hãng sản xuất loại cảm biến này, thông thường chỉ có một vài nhà sản xuất Nhật Bản hoặc Hàn Quốc. Tuy nhiên, loại cảm biến này lại hết sức hữu dụng cho những ứng dụng đo mức chất lỏng cơ bản.
Ưu điểm của cảm biến đo mức dạng phao cơ:
- Có thể vừa quan sát cơ học, vừa truyền tín hiệu để cảnh báo, điều khiển.
- Không cần bảo trì.
- Cấu tạo đơn giản, dễ dàng lắp đặt và sử dụng.
- Giá thành thấp.
Nhược điểm của thước đo mức dạng phao cơ:
- Không khả dụng đối với những chất lỏng kết dính, có độ nhớt cao.
- Không sử dụng được trong môi trường chất lỏng rung động, áp suất cao.
- Cần phải xác định chính xác tỷ trọng của môi chất để tính toán sức nổi của phao cơ.
4. Thước đo mức dạng từ tính
Có tên tiếng anh là Magnetic Level Gauge (hoặc Magnetic Level Indicator), có cấu tạo gồm một buồng chứa chất lỏng (chamber) kết nối thông qua với bồn chứa bằng kết nối mặt bích. Bên trong buồng chất lỏng này có chứa một phao từ (float) có cụm nam châm bên trong, chuyển động lên xuống theo mực chất lỏng của hệ thống nồi hơi dựa vào sức nổi của quả phao. Nằm bên trong thước đo mức có chứa dãy cờ từ tính (có thể là kim loại) hoặc con thoi từ hóa. Dãy cờ từ tính này thường gồm 02 màu (thường là màu trắng với màu đỏ, màu trắng với màu xanh hoặc màu trắng với màu vàng, …), được liên kết từ tính với phao bên trong buồng. Khi mực chất lỏng thay đổi (phao di chuyển), làm dãy cờ trong thước hiển thị di chuyển thông qua liên kết từ tính với nam châm từ tính. Kết quả cờ hiển thị trên thước đo chính là mực chất lỏng cần đo.
Bên trên thước đo mức thường được tích hợp với các sensor hoặc switches, dùng để theo dõi, điều khiển và báo động mực nước lên xuống trong bồn dựa vào các thông số đã được cài đặt từ trước.
Ưu điểm của thước đo mức từ tính:
- Có thể vừa quan sát cơ học, vừa truyền tín hiệu để cảnh báo, điều khiển.
- Độ tin cậy và độ ổn định cao.
- Không cần bảo trì.
Nhược điểm của thước đo mức từ tính:
- Để lắp đặt được một thước đo mức từ tính kết hợp với các cảm biến đi kèm, chi phí là khá đắt, thậm chí là đắt hơn các dòng cảm biến không tiếp xúc như cảm biến siêu âm, cảm biến radar.
