MAKGIL VIỆT NAM tự hào là nhà phân phối các sản phẩm của hãng WIKA/Germany tại Việt Nam, trong đó có đồng hồ áp suất dạng màng tiếp điểm điện (Pressure Gauge with Switch Contact) WIKA PGS43.100 & PGS43.160.

Vậy đồng hồ áp suất tiếp điểm điện là gì? Dưới đây là các thông số kỹ thuật của Đồng hồ áp suất dạng màng tiếp điểm điện (Pressure Gauge with Switch Contact) WIKA PGS43.100 & PGS43.160 của hãng WIKA/Germany, giúp khách hàng hiểu và lựa chọn đồng hồ áp suất phù hợp với điều kiện làm việc của mình hơn.

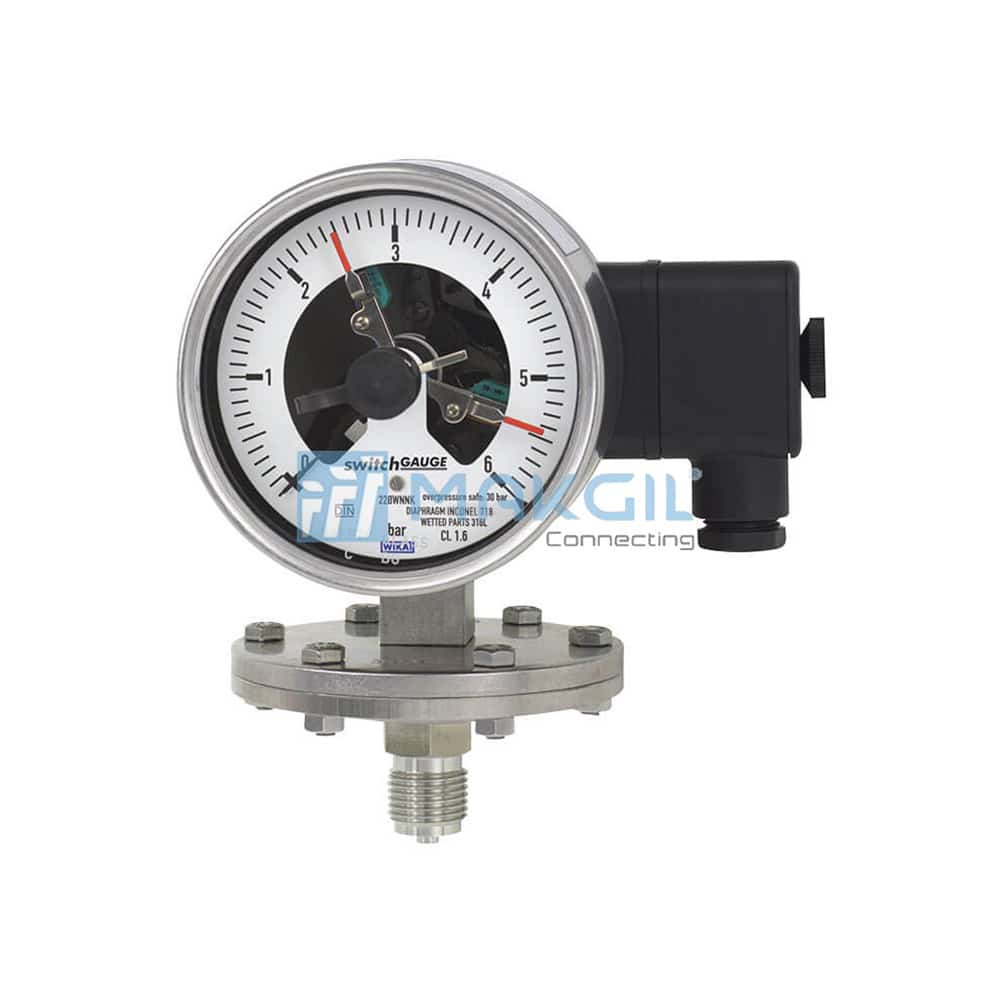

ĐỒNG HỒ ÁP SUẤT DẠNG MÀNG TIẾP ĐIỂM ĐIỆN WIKA PGS43.100 & PGS43.160

Diaphragm Pressure Gauge with Switch Contact WIKA PGS43.100 & PGS43.160

ĐỒNG HỒ ÁP SUẤT TIẾP ĐIỂM ĐIỆN LÀ GÌ?

Đồng hồ áp suất tiếp điểm điện (hay còn gọi là đồng hồ áp suất ba kim tiếp điểm điện), có tên tiếng anh là Electric Contract Pressure Gauge, là loại đồng hồ đo áp suất được tích hợp thêm các tiếp điểm điện bên trong để báo tín hiệu relay ra bên ngoài (thường là thiết bị điều khiển như bơm, còi cảnh báo áp suất, …). Thông thường, loại đồng hồ áp suất ba kim có tiếp điểm được điều chỉnh bằng cách vặn một kim đồng hồ phụ để kéo kim đồng hồ có tiếp điểm tới giá trị cần báo relay ra bên ngoài.

CẤU TẠO VÀ & NGUYÊN LÝ HOẠT ĐỘNG ĐỒNG HỒ ÁP SUẤT TIẾP ĐIỂM ĐIỆN

Đồng hồ áp suất dạng màng tiếp điểm điện có cấu tạo & chức năng cơ bản của một chiếc đồng hồ đo áp suất và một công tắc áp lực, vừa có thể điều khiển bằng 02 tiếp điểm điện cho 02 ngưỡng cao (tối đa) và thấp (tối thiểu), thường được sử dụng để điều khiển hệ thống bơm & motor, các nhà máy xử lý nước, ngành thủy lực & khí nén, hóa chất & dầu khí, …

Đồng hồ áp suất có tiếp điểm bao gồm 02 loại là loại 01 kim & loại 03 kim, tuy nhiên loại 03 kim được sử dụng phổ biến & rộng rãi hơn nhiều. Chức năng của 03 cây kim cụ thể như sau:

01 kim chặn dưới (thường là kim màu đỏ – ngưỡng áp suất tối thiểu)
01 kim chặn trên (thường là kim màu xanh – ngưỡng áp suất tối đa)
01 kim chỉ áp (thường là màu đen, hiển thị áp suất thực tế)

Đồng hồ áp suất 03 kim có 02 dạng tiếp điểm chính như sau:

NC/NO: đồng hồ có tiếp điểm báo thấp áp là NC (thường đóng), tiếp điểm báo cao áp là NO (thường mở). Loại tiếp điểm này là loại thông dụng, thường thấy ở hầu hết các ứng dụng.
NO/NC: đồng hồ có tiếp điểm báo thấp áp là NO (thường mở), tiếp điểm báo cao áp là NC (thường đóng). Loại tiếp điểm này là loại ít thông dụng hơn.

Để lựa chọn được đồng hồ áp suất phù hợp, cần phải xác định được thang đo cần thiết, thông thường chọn loại thang đo lớn gấp 02 lần áp suất tối đa.

WIKA PGS43.100 & PGS43.160 là dòng đồng hồ áp suất dạng màng tiếp điểm điện (Pressure Gauge with Switch Contact) của hãng WIKA/Germany, được sử dụng phổ biến trên thị trường, với các đặc điểm cơ bản sau đây:

Được sử dụng để kiểm soát & điều chỉnh các quy trình công nghiệp tại các điểm đo có tình trạng quá tải & dải đo từ 0…25 mbar.
Sử dụng để giám sát & chuyển mạch trong các nhà máy.
Với thiết kế dạng màng, phù hợp để sử dụng cho chất lỏng & chất khí có tính ăn mòn, có độ nhớt & độ kết tinh cao. Màng ngăn có tác dụng ngăn chặn các tạp chất hoặc các lưu chất có tính ăn mòn, ảnh hưởng của nhiệt độ xâm hại là hư hỏng đồng hồ.
Được sử dụng nhiều trong ngành công nghiệp chế biến: Công nghiệp hóa chất, công nghiệp hóa dầu, nhà máy điện, khai thác mỏ, ngoài khơi, công nghệ môi trường, chế tạo máy và xây dựng nhà máy nói chung.
Có độ tin cậy & tuổi thọ cao.
Có nhiều lựa chọn vật liệu đặc biệt, phù hợp cho từng đặc tính của môi chất.
Có tối đa 04 tiếp điểm chuyển đổi trên mỗi thiết bị.
Có sẵn tùy chọn điền dầu giảm chấn đối với những ứng dụng có tải trọng & độ rung động cao.
Thiết bị có tiếp điểm cảm ứng để sử dụng trong khu vực nguy hiểm (đạt chuẩn Ex ia IIC T6/T5/T4 Gb đối với khí & Ex ia IIIB T135 °C Db đối với bụi.
Cấp bảo vệ: IP65/66.
Model WIKA PGS43.100 quy định cho dòng có kích thước mặt 100mm & WIKA PGS43.160 quy định cho dòng có kích thước mặt 160mm.

THÔNG SỐ KỸ THUẬT ĐỒNG HỒ ÁP SUẤT WIKA PGS43.100 & PGS43.160

Nominal size in mm	■■ 100 ■■ 160
Accuracy class	1.6 1) Option: 1.0 2)
Scale ranges	0 … 25 mbar to 0 … 250 mbar (flange Ø 160 mm) 0 … 400 mbar to 0 … 25 bar (flange Ø 100 mm) other units (e.g. psi, kpa) available or all other equivalent vacuum or combined pressure and vacuum ranges
Scale	Single scale Option: Dual scale
Pressure limitation
Steady	Full scale value
Fluctuating	0.9 x full scale value
Overload safety	5 x full scale value, however max. 40 bar Options: ■■ Overload safety up to 10 x full scale value, max. 40 bar ■■ Vacuum safety to -1 bar
Process connection	■■ G ½ B ■■ ½ NPT ■■ M20 x 1.5 ■■ Open connecting flange DN 25 PN 40 per EN 1092-1, form B ■■ Open connecting flange DN 50 PN 40 per EN 1092-1, form B ■■ Open connecting flange 1″ class 150, RF per ASME B16.5 ■■ Open connecting flange 2″ class 150, RF per ASME B16.5 and other threaded connections and open connecting flanges per EN/ASME from DN 15 to DN 80 (see data sheet IN 00.10)
Permissible temperature 1)
Medium	+100 °C [+212 °F] maximum Option: +200 °C [+392 °F] maximum
Ambient	-20 … +60 °C [-4 … 140 °F]
Temperature effect	When the temperature of the measuring system deviates from the reference temperature (+20 °C): max. ±0.8 %/10 K of full scale value
Case	Version S1 per EN 837: With blow-out device in case back Option: Safety version S3 per EN 837: With solid baffle wall (Solidfront) and blow-out back Instruments with liquid filling with compensating valve to vent case
Case filling	Without Option: With silicone oil M50 case filling, ingress protection IP65
Wetted materials
Diaphragm element (pressure element)	≤ 0.25 bar: Stainless steel 316L > 0.25 bar: NiCr alloy (Inconel) Option: Coated with special materials such as PTFE, Hastelloy, Mone, nickel, tantalum, titanium, silver (instruments with accuracy class 2.5)
Process connection with lower measuring flange	Stainless steel 316L Option: Lined/coated with special materials such as PTFE, Hastelloy, Monel, nickel, tantalum, titanium, silver
Pressure chamber sealing	FPM/FKM
1) Accuracy class 2.5 with smallest scale range. Depending on the built-in contact model, 0 … 25 mbar or 0 … 40 mbar. 2) Application test required 3) For hazardous areas, the permissible temperatures of the contact model 831 shall apply exclusively (see page 5). These must not be exceeded at the instrument either (for details see operating instructions). If necessary, measures for cooling (e.g. syphon, instrumentation valve, etc.) have to be taken.
Non-wetted materials
Case with upper measuring flange, movement, bayonet ring	Stainless steel
Dial	Aluminium, white, black lettering
Instrument pointer	Aluminium, black
Set pointer	Aluminium, red
Window	Laminated safety glass
Ingress protection per IEC/EN 60529	IP54 Option: IP65
Electrical connection	Cable socket PA 6, black Per VDE 0110 insulation group C/250 V Cable gland M20 x 1.5 Strain relief 6 screw terminals + PE for conductor cross-section 2.5 mm² For dimensions see page 9 others on request

CÁC ĐƠN VỊ ĐO ÁP SUẤT

Tính theo “hệ mét” đơn qui đổi theo đơn vị đo áp suất 1 bar chuẩn

1 bar = 0.1 Mpa (megapascal)

1 bar = 1.02 kgf/cm2

1 bar = 100 kPa (kilopascal)

1 bar = 1000 hPa (hetopascal)

1 bar = 1000 mbar (milibar)

1 bar = 10197.16 kgf/m2

1 bar = 100000 Pa (pascal)

Tính theo “áp suất” qui đổi theo đơn vị áp suất 1 bar chuẩn

1 bar = 0.99 atm (physical atmosphere)

1 bar = 1.02 technical atmosphere

Tính theo “hệ thống cân lường” qui đổi theo đơn vị áp suất 1 bar chuẩn

1 bar = 0.0145 Ksi (kilopoud lực trên inch vuông)

1 bar = 14.5 Psi (pound lực trên inch vuông)

1 bar = 2088.5 (pound per square foot)

Tính theo “cột nước” qui đổi theo đơn vị áp suất chuẩn 1 bar

1 bar = 10.19 mét nước (mH2O)

1 bar = 401.5 inc nước (inH2O)

1 bar = 1019.7 cm nước (cmH2O)

Tính theo “thuỷ ngân” qui đổi theo đơn vị áp suất chuẩn 1 bar

1 bar = 29.5 inHg (inch of mercury)

1 bar = 75 cmHg (centimetres of mercury)

1 bar = 750 mmHg (milimetres of mercury)

1 bar = 750 Torr.

Phần lớn các sản phẩm phổ thông của hãng WIKA/Germany đều có sẵn tại kho của Công ty TNHH MAKGIL VIỆT NAM, thời gian giao hàng nhanh chóng từ 01-02 ngày làm việc, với đầy đủ chứng từ kèm theo.
