MAKGIL VIỆT NAM tự hào là nhà phân phối các sản phẩm của hãng WIKA/Germany tại Việt Nam, trong đó có đồng hồ chênh áp hãng WIKA 700.01 & 700.02.

Vậy đồng hồ chênh áp là gì? Dưới đây là các thông số kỹ thuật & thông tin cần thiết của đồng hồ chênh áp WIKA 700.01 & 700.02, giúp khách hàng hiểu và lựa chọn đồng hồ áp suất phù hợp với điều kiện làm việc của mình hơn.

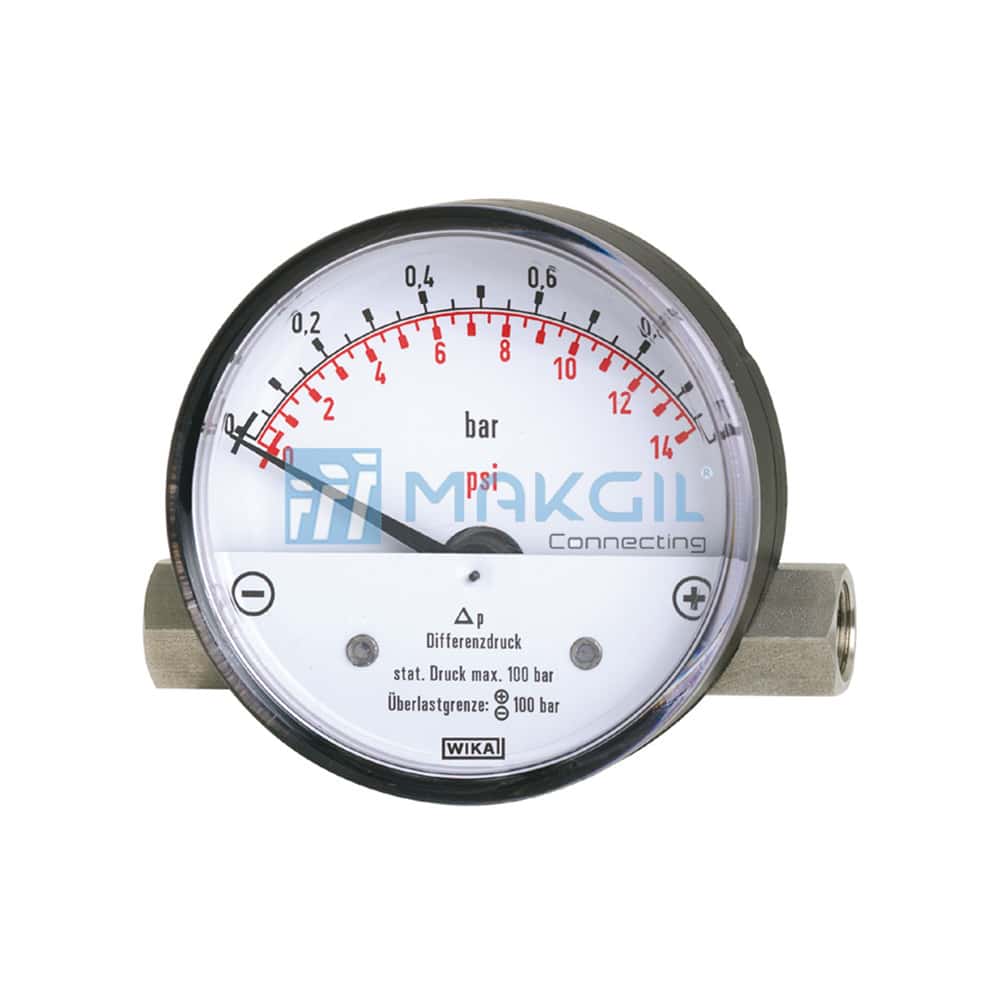

ĐỒNG HỒ CHÊNH ÁP HÃNG WIKA 700.01 & 700.02

Diffenrental Pressure Gauge WIKA 700.01 & 700.02

ĐỒNG HỒ ĐO CHÊNH ÁP LÀ GÌ?

Đồng hồ đo chênh áp (hay còn gọi là đồng hồ chênh áp hoặc đồng hồ áp kế vi sai), có tên tiếng anh là Differential Pressure Gauge, là dạng đồng hồ so sánh giá trị áp suất ở 2 điểm khác nhau, thường được ứng dụng trong các nhà máy công nghiệp, trong các hệ thống phòng sạch, trong nhà máy dược, … Dựa vào sự chênh lệch áp suất người ta có thể đo được lưu lượng dòng chảy, độ cao mực nước trong bồn kín, chênh lêch áp suất không khí, đo lưu lượng của môi trường khí và chất lỏng, và để kiểm soát các hệ thống bơm…

WIKA 700.01 & WIKA 700.02 là dòng đồng hồ đo chênh áp của hãng WIKA/Germany, có vật liệu từ thép không gỉ toàn bộ, sử dụng cơ chế piston để đo áp suất chênh lệch giữa hai điểm, với những đặc điểm cơ bản sau đây:

Sử dụng cho môi trường chất lỏng & chất khí không có độ nhớt & độ kết tinh cao.
Sử dụng cho các ứng dụng trong hệ thống lọc.
Sử dụng trong ứng dụng giám sát hệ thống bơm.
Sử dụng trong các mạch làm mát, hệ thống đường ống.
Vật liệu: thép không gỉ toàn bộ.
Dải đo model 700,01: 0 … 400 mbar đến 0 … 10 bar.
Dải đo model 700.02: 0 … 160 mbar đến 0 … 2.5 bar.
Thiết kế nhỏ gọn, thích hợp cho áp suất làm việc cao (áp suất tĩnh) với các tùy chọn 100bar, 250bar hoặc 400bar.
Tính năng bảo vệ quá áp ở cả hai bên tương ứng với áp suất làm việc tối đa.
Có thể trang bị thêm 02 tiếp điểm điện.
Model WIKA 700.01: sử dụng cơ chế piston từ tính dạng từ tính, chủ yếu được sử dụng để theo dõi áp suất chênh lệch, ngay cả ở áp suất làm việc cao, trong ngành công nghiệp cung cấp khí nén và không khí, giám sát hệ thống lọc.
Model WIKA 700.02: kết hợp cơ chế piston từ tính và màng ngăn, dành cho môi trường lỏng và do đó phù hợp với các ngành công nghiệp xử lý và cung cấp nước, giám sát hệ thống bơm.

THÔNG SỐ KỸ THUẬT ĐỒNG HỒ CHÊNH ÁP HÃNG WIKA 700.01 & 700.02

Nominal size in mm	80
Accuracy class	Model: 700.01: ± 3 % of full scale value with increasing differential pressure Model 700.02: ± 5 % of full scale value with increasing differential pressure
Scale ranges	Model 700.01: 0 … 400 mbar to 0 … 10 bar Model 700.02: 0 … 160 mbar to 0 … 2.5 bar
Max. working pressure	Model 700.01: ■ 100 bar ■ 250 bar ■ 400 bar Model700.02: ■ 50 bar (scale ranges 0 … 160 mbar and 0 … 250 mbar) ■ 100 bar
Permissible temperature	Ambient: 0 … +60 °C Medium: +100 °C maximum
Magnetic piston	Piston: Stainless steel 1.4571, magnet: Hard ferrite
Measuring chamber with pressure connection	Stainless steel 1.4571, 2 x G ¼ female, on the right and left side, in-line (EN 837-1/7.3) ■ Other pressure connections via female or male threads ■ Lower mount or back mount, ⊕ connection left ■ Fine filter integrated into the ⊕ connection
Pressure element	Compression spring, stainless steel 1.4310
Dial	Aluminium, white, lettering: Scale, outside black (bar), inside red (psi)
Pointer	■ Aluminium, black ■ Maximum drag pointer
Case	Aluminium die-casting, black
Window	Clear non-splintering plastic, snap-fitted in case
Ingress protection per IEC/EN 60529	IP54

KÍCH THƯỚC ĐỒNG HỒ CHÊNH ÁP HÃNG WIKA 700.01 & 700.02

Kích thước lắp đặt đồng hồ chênh áp hãng WIKA 700.01 & 700.02

CÁC ĐƠN VỊ ĐO ÁP SUẤT

Tính theo “hệ mét” đơn qui đổi theo đơn vị đo áp suất 1 bar chuẩn

1 bar = 0.1 Mpa (megapascal)

1 bar = 1.02 kgf/cm2

1 bar = 100 kPa (kilopascal)

1 bar = 1000 hPa (hetopascal)

1 bar = 1000 mbar (milibar)

1 bar = 10197.16 kgf/m2

1 bar = 100000 Pa (pascal)

Tính theo “áp suất” qui đổi theo đơn vị áp suất 1 bar chuẩn

1 bar = 0.99 atm (physical atmosphere)

1 bar = 1.02 technical atmosphere

Tính theo “hệ thống cân lường” qui đổi theo đơn vị áp suất 1 bar chuẩn

1 bar = 0.0145 Ksi (kilopoud lực trên inch vuông)

1 bar = 14.5 Psi (pound lực trên inch vuông)

1 bar = 2088.5 (pound per square foot)

Tính theo “cột nước” qui đổi theo đơn vị áp suất chuẩn 1 bar

1 bar = 10.19 mét nước (mH2O)

1 bar = 401.5 inc nước (inH2O)

1 bar = 1019.7 cm nước (cmH2O)

Tính theo “thuỷ ngân” qui đổi theo đơn vị áp suất chuẩn 1 bar

1 bar = 29.5 inHg (inch of mercury)

1 bar = 75 cmHg (centimetres of mercury)

1 bar = 750 mmHg (milimetres of mercury)

1 bar = 750 Torr.
