Đồng hồ đo chênh áp kèm switch (Differential Pressure Gauge, Indicating Switch) hãng ITEC/Italy
Đồng hồ đo chênh áp kèm switch (Differential Pressure Gauge, Indicating Switch) hãng ITEC/Italy

P403 - Đồng hồ chênh áp kèm switch (Differential Pressure Gauge, Indicating Switch) hãng ITEC/Italy

P403 là đồng hồ chênh áp kèm switch hãng ITEC/Italy, giúp truyền tín hiệu vào phòng điều khiển, với phần hộp đấu nối đạt chuẩn ATEX & FM approved Ex class I, II & III NEMA 4X, IP66/67, phù hợp với những môi trường có nguy cơ cháy nổ cao



Hãng sản xuất: ITEC/Italy
Model: P403

Xem thêm các mẫu >>đồng hồ đo áp suất<< khác

MAKGIL VIỆT NAM  tự hào là nhà phân phối độc quyền các sản phẩm của hãng ITEC/Italy tại Việt Nam, trong đó có đồng hồ chênh áp kèm switch (Differential Pressure Gauge, Indicating Switch), có phần hộp đấu nối (switch enclosure) đạt tiêu chuẩn phòng nổ ATEX & FM approved Ex class I, II & III NEMA 4X, IP66/67. Dưới đây là các thông số kỹ thuật & thông tin cần thiết của đồng hồ chênh áp kèm switch P403 của hãng ITEC/Italy, giúp khách hàng hiểu và lựa chọn đồng hồ chênh áp phù hợp với điều kiện làm việc của mình hơn.

ĐỒNG HỒ CHÊNH ÁP KÈM SWITCH P403 HÃNG ITEC/ITALY

dong_ho_chenh_ap_itec_p403

Differential Pressure Gauge, Indicating Switch P403 hãng ITEC/Italy

ĐỒNG HỒ CHÊNH ÁP LÀ GÌ?

Đồng hồ chênh áp (hay còn gọi là đồng hồ đo chênh áp hoặc áp kế vi sai), có tên tiếng anh là Differential Pressure Gauge, là dạng đồng hồ so sánh giá trị áp suất ở 2 điểm khác nhau, thường được ứng dụng trong các nhà máy công nghiệp, trong các hệ thống phòng sạch, trong nhà máy dược, … Dựa vào sự chênh lệch áp suất người ta có thể đo được lưu lượng dòng chảy, độ cao mực nước trong bồn kín, chênh lêch áp suất không khí, đo lưu lượng của môi trường khí và chất lỏng, và để kiểm soát các hệ thống bơm…

P403 là đồng hồ chênh áp kèm switch, giúp truyền tín hiệu vào phòng điều khiển, với phần hộp đấu nối (switch enclosure) được thiết kế theo tiêu chuẩn ATEX & FM approved Ex class I, II & III NEMA 4X, IP66, IP67 rất phù hợp với những môi trường có yêu cầu phòng chống chảy nổ. Vì vậy P403 thường được sử dụng trong các nhà máy dược, nhà máy sản xuất linh kiện điện tử - bán dẫn, ngành dầu khí, hóa chất,…

THÔNG SỐ KỸ THUẬT ĐỒNG HỒ CHÊNH ÁP KÈM SWITCH P403

Accuracy:

± 2 % (Ascending)

Ambient temperature:

-40…+65°C

Service temperature:

max 80°C

Pressure Limits:

Steady pressure  up to FS value, No over - pressure

Dial size:

DN63 / DN100 / DN150

Range:

0...75 mbar up to 0…4 bar

Mounting pattern:

Direct, In-line connection

Process connection:

½” NPT (F) x 2 Nos (others as option)

Ingress protection (Gauge):

IP 54

Ingress protection (Switch enclosure):

ATEX & FM approved Ex class I, II & III NEMA 4x, IP66, IP67

Execution:

Dry

Switch:

1SPST

Switch rating:

230VAC/0.5A



THÀNH PHẦN VẬT LIỆU ĐỒNG HỒ CHÊNH ÁP KÈM SWITCH P403

Sensing element:

Diaphragm, Ceramic Magnet & SS spring

Case:

AISI 304 SS, Push-fit window

Body:

AISI 316 SS

Dial:

Aluminum, black graduation on white background

Pointer:

Fix, aluminium, black powder coated

Window:

Sheet glass

Switch enclosure:

Die - cast aluminium

Switch type

Reed switch

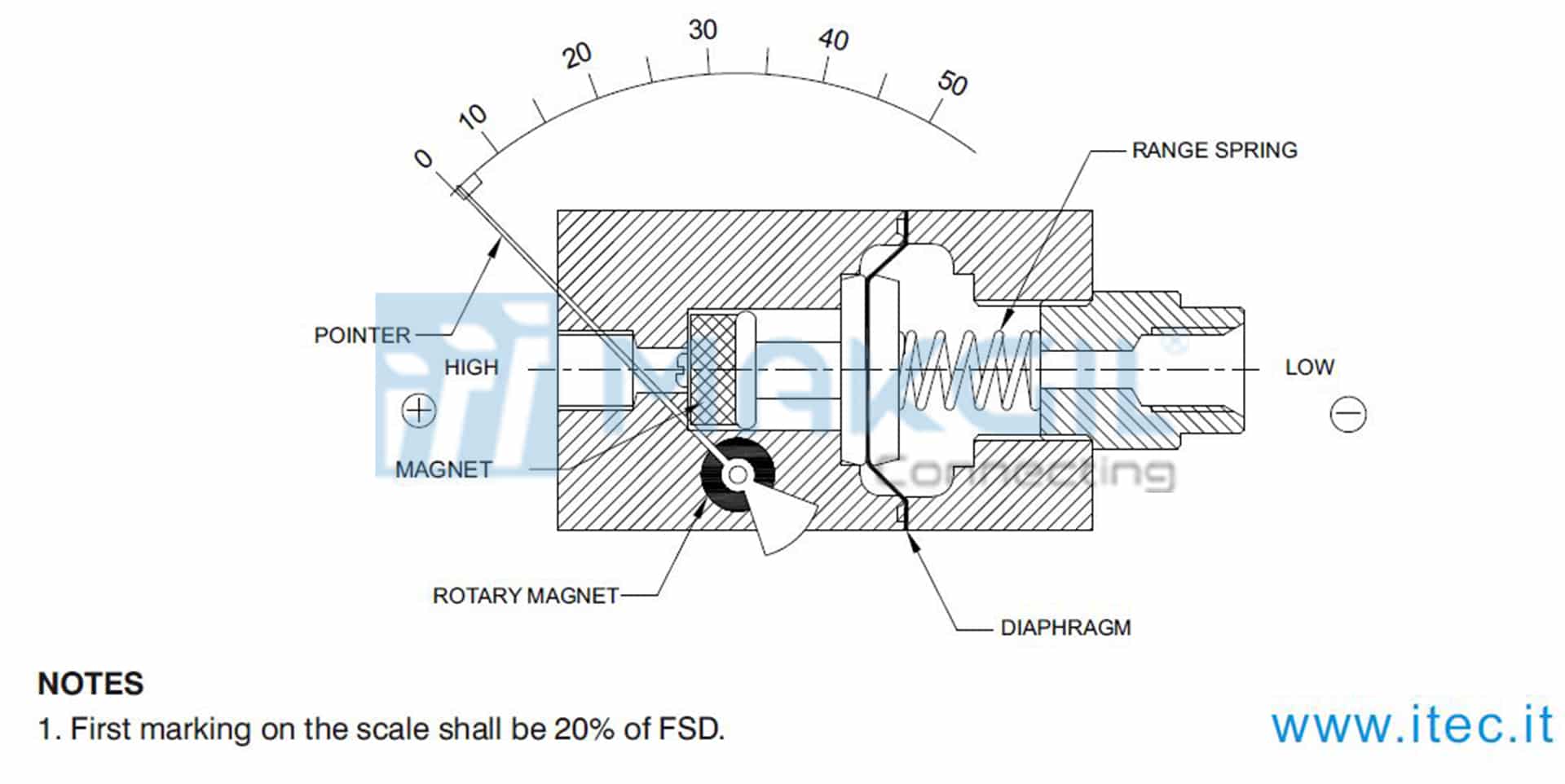

NGUYÊN LÝ HOẠT ĐỘNG ĐỒNG HỒ CHÊNH ÁP KÈM SWITCH P403

nguyen_ly_hoat_dong_dong_ho_chenh_ap_kem_switch_p403

Hình ảnh nguyên lý hoạt động đồng hồ chênh áp kèm switch P403

CÁC ĐƠN VỊ ĐO ÁP SUẤT

  1. Tính theo “hệ mét” đơn qui đổi theo đơn vị đo áp suất 1 bar chuẩn

1 bar = 0.1 Mpa (megapascal)

1 bar = 1.02 kgf/cm2

1 bar = 100 kPa (kilopascal)

1 bar = 1000 hPa (hetopascal)

1 bar = 1000 mbar (milibar)

1 bar = 10197.16 kgf/m2

1 bar = 100000 Pa (pascal)

  1. Tính theo “áp suất” qui đổi theo đơn vị áp suất 1 bar chuẩn

1 bar = 0.99 atm (physical atmosphere)

1 bar = 1.02 technical atmosphere

  1. Tính theo “hệ thống cân lường” qui đổi theo đơn vị áp suất 1 bar chuẩn

1 bar = 0.0145 Ksi (kilopoud lực trên inch vuông)

1 bar = 14.5 Psi (pound lực trên inch vuông)

1 bar = 2088.5 (pound per square foot)

  1. Tính theo “cột nước” qui đổi theo đơn vị áp suất chuẩn 1 bar

1 bar = 10.19 mét nước (mH2O)

1 bar = 401.5 inc nước (inH2O)

1 bar = 1019.7 cm nước (cmH2O)

  1. Tính theo “thuỷ ngân” qui đổi theo đơn vị áp suất chuẩn 1 bar

1 bar = 29.5 inHg (inch of mercury)

1 bar = 75 cmHg (centimetres of mercury)

1 bar = 750 mmHg (milimetres of mercury)

1 bar = 750 Torr.



Để biết rõ hơn hoặc cần tư vấn về sản phẩm thiết bị đo áp suất, quý khách hàng vui lòng liên hệ theo thông tin dưới đây:

CÔNG TY TNHH MAKGIL VIỆT NAM

Địa chỉ: 18/21 Nguyễn Văn Dung, Phường 06, Quận Gò Vấp, TP. Hồ Chí Minh

Điện thoại: 02866572704  Website: http://makgil.com/     Email: info@makgil.com
