MAKGIL VIỆT NAM tự hào là nhà phân phối ủy quyền các sản phẩm của hãng Daehan/Korea tại Việt Nam, trong đó có Cảm biến siêu âm đo mực nước tích hợp Bluetooth (Ultrasonic Level Sensor with Bluetooth) loại 2 dây (2-wire) DU-50-WB với dải đo tối đa 5m, tín hiệu ngõ ra 4~20mA, đồng thời tích hợp kết nối với điện thoại thông minh thông qua Bluetooth & phần mềm DHSRC trên android hoặc iOS giúp người dùng dễ dàng kiểm soát & điều khiển trên điện thoại.
Daehan Sensor (viết tắt là DHS), là thương hiệu của Korea được thành lập từ những năm 1993. Trải qua nhiều năm hoàn thiện & phát triển, hiện này Daehan Sensor đã có mặt tại nhiều quốc gia trên thế giới, trong đó có Việt Nam. Các sản phẩm của Daehan bao gồm hầu hết các giải pháp về đo mức như: Cảm biến siêu âm đo mực nước, cảm biến đo mức radar, cảm biến đo mức điện dung, cảm biến đo mức từ tính, cảm biến phao báo mức, thước đo mức, Bộ hiển thị & điều khiển mức nước, công tắc dòng chảy, công tắc báo mức, công tắc dòng chảy,…
Daehan Sensor hướng tới mục tiêu phát triển những sản phẩm chất lượng cao & mang tới các giải pháp toàn diện về đo mức cho khách hàng, đảm bảo mang lại sự hài lòng & tin cậy từ Quý khách hàng.

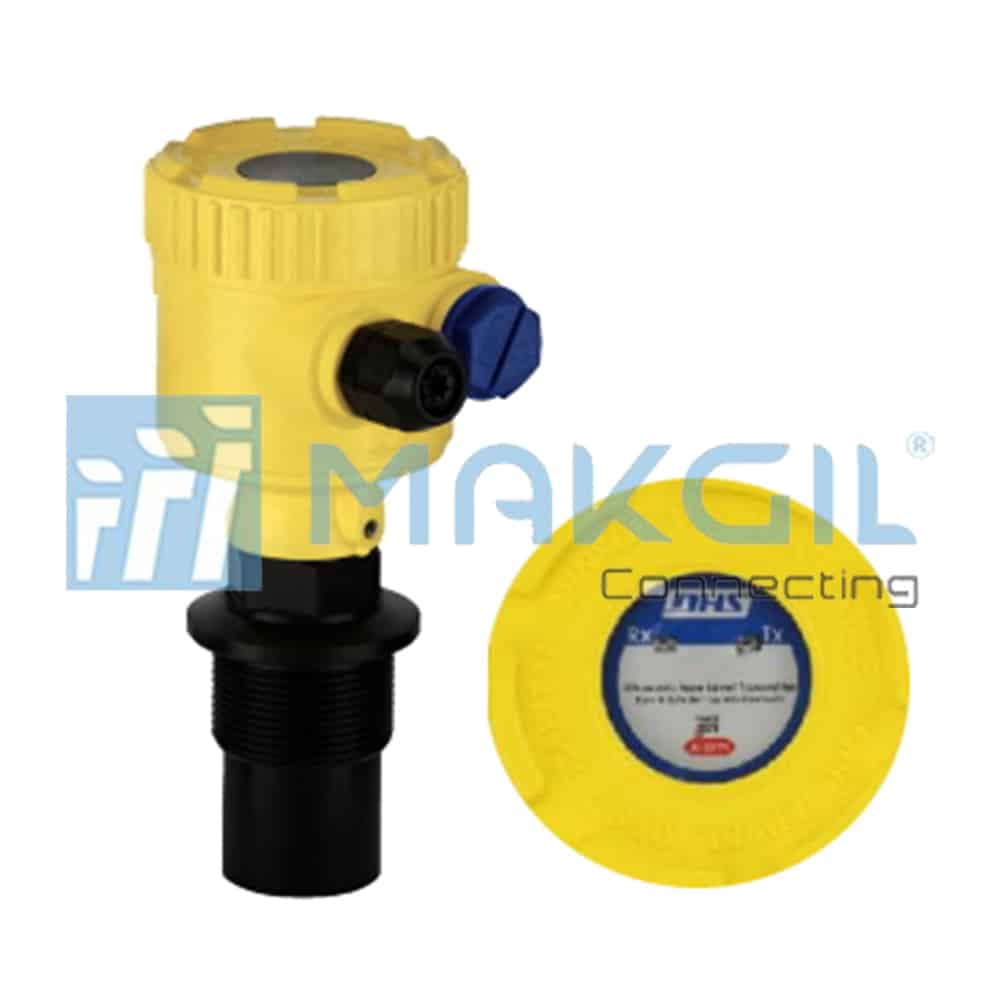

CẢM BIẾN SIÊU ÂM ĐO MỰC NƯỚC TÍCH HỢP BLUETOOTH DU-50-WB
Ultrasonic Level Sensor with Bluetooth DU-50-WB hãng Daehan/Korea
CẢM BIẾN SIÊU ÂM ĐO MỰC NƯỚC TÍCH HỢP BLUETOOTH LÀ GÌ?
Cảm biến siêu âm đo mực nước tích hợp Bluetooth (còn gọi là Cảm biến đo mực nước siêu âm tích hợp Bluetooth), có tên tiếng anh là Ultrasonic Level Sensor with Bluetooth hay Ultrasonic Level Transmitter with Bluetooth, là một loại cảm biến đo mức nước sử dụng phương pháp thu & phát sóng điện từ (sóng siêu âm) không tiếp xúc để đo mức và chuyển đổi giá trị đo thành tín hiệu điện và từ đó chỉ ra giá trị mức nước, cảnh báo hoặc điều khiển. Loại cảm biến này được tính hợp thêm tính năng kết nối Bluetooth, giúp người dùng dễ dàng kiểm soát & cảnh báo thông qua điện thoại thông minh.
Các loại cảm biến đo mức được sử dụng rộng rãi trong các nhà máy xử lý nước thải công nghiệp, sông, đập, nhà máy điện, nước chưa qua xử lý, bồn chứa nước tinh khiết, bồn chứa thực phẩm và đồ uống, bồn chứa nhiên liệu, bồn chứa hóa chất và y tế.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN SIÊU ÂM ĐO MỰC NƯỚC
Cảm biến siêu âm đo mực nước phát ra các xung âm thanh tần số ngắn, tần số cao theo khoảng thời gian đều đặn. Chúng lan truyền trong không khí với tốc độ âm thanh. Nếu chúng gặp một vật thể, chúng sẽ phản xạ trở lại dưới dạng tín hiệu phản hồi và tự tính toán khoảng cách tới đích dựa trên khoảng thời gian giữa phát ra tín hiệu và nhận về.
Hình ảnh nguyên lý hoạt động Cảm biến siêu âm đo mực nước
ƯU & NHƯỢC ĐIỂM CỦA CẢM BIẾN SIÊU ÂM ĐO MỰC NƯỚC
Ưu điểm :
- Là loại cảm biến đo mức không tiếp xúc với môi chất cần đo, vì thế Cảm biến siêu âm đo mực nước có tuổi thọ và độ bền cao so với các loại cảm biến đo tiếp xúc, sử dụng được trong nhiều loại môi trường, kể cả môi trường có tính ăn mòn cao.
- Thiết kế của Cảm biến siêu âm đo mực nước nhỏ gọn do cấu tạo không cần đầu dò trực tiếp.
- Điều chỉnh được khoảng cách dễ dàng trong khoảng dải đo của cảm biến.
- Độ chính xác của Cảm biến siêu âm đo mực nước cao hơn so với cảm biến điện dung.
- Thời gian đáp ứng nhanh chóng.
- Lắp đặt dễ dàng.
Nhược điểm :
- Giá thành thường cao hơn các loại cảm biến đo mức tiếp xúc khác.
- Không lắp đặt được trong những môi trường chất lỏng có bọt vì dễ dẫn đến tình trạng báo kết quả sai.
- Không sử dụng được trong môi trường bồn, tank có chứa cánh khuấy.
- Chịu ảnh hưởng nhiều bời nhiệt độ & áp suất, nó thường hoạt động trong môi trường nhiệt độ dưới 60°C & áp suất dưới 2.5kgf/cm2.
- Có điểm chết (dead band) khoảng cách, nằm ngay dưới phần lens của cảm biến.
THÔNG SỐ KỸ THUẬT CẢM BIẾN SIÊU ÂM ĐO MỰC NƯỚC TÍCH HỢP BLUETOOTH DU-50-WB
DU-50-WB là Cảm biến siêu âm đo mực nước tích hợp buetooth loại 2 dây (2-wire) của Daehan, sử dụng nguồn cấp 24VDC (hoặc 220V theo yêu cầu cụ thể), sử dụng cho những dải đo dưới 5m. Nó có những đặc điểm cơ bản sau đây:
- Là cảm biến đo mức tiên tiến nhất, cảm biến mức DU series sử dụng sóng siêu âm để đo mức tín hiệu không tiếp xúc và chuyển đổi nó thành tín hiệu hiện tại được sử dụng để chỉ ra giá trị mức, cảnh báo và điều khiển.
- DU series được sử dụng rộng rãi như các nhà máy xử lý nước thải công nghiệp, sông, đập, nhà máy điện, bể chứa nước/nước tinh khiết chưa xử lý, bể chứa thực phẩm/đồ uống, bể chứa nhiên liệu và bể chứa hóa chất/y tế.
- DU series có độ bền tuyệt vời & dễ dàng để lắp đặt.
- Tích hợp cảm biến nhiệt độ cho phép đo mức chính các hơn.
- Tín hiệu ngõ ra 4~20mA với kết nối 2 dây (2-wire), đồng thời tích hợp kết nối tín hiệu Bluetooth trên điện thoại thông minh thông qua phần mềm DHSRC (người dùng có thể dễ dàng download từ hệ điều hành android hoặc iOS), giúp người dùng dễ dàng kiểm soát & điều khiển trên điện thoại.
- Được thiết kế chức năng ngưng đọng trong phần đầu dò.
- Đạt chứng nhận CE, đảm bảo đạt điều kiện & phù hợp với các tiêu chuẩn châu Âu.
| Dải đo | Tối đa 5M |
| Điểm chết (Deadband) | 30cm |
| Cấp chính xác | Full scale: ±0.25% |
| Độ phân giải: | 1mm |
| Bề rộng tia quét | 11˚ |
| Nhiệt độ hoạt động | -20℃ ~ 60℃ |
| Áp suất làm việc | Áp suất môi trường A.T.M (Option: 2 kgf/㎤) |
| Nguồn cấp | DC 24V |
| Điện áp tiêu thụ | Max 100mA |
| Tín hiệu ngõ ra | DC 4~20mA
Bluetooth (với phần mềm DHSRC) |
| Kết nối cáp | P/F ½ inch |
| Kết nối | Socket 1.5 inch (hoặc theo yêu cầu khách hàng) |
| Vật liệu | Head: PBT-FR-GF10
Flange: ABS (optional) Socket: PVDF (Kynar 720) Probe: PVDF (Kynar 720) |
| Cấp bảo vệ | IP65 (Option : IP68) |
KÍCH THƯỚC CẢM BIẾN SIÊU ÂM ĐO MỰC NƯỚC TÍCH HỢP BLUETOOTH DU-50-WB
Kích thước Cảm biến siêu âm đo mực nước tích hợp Buetooth DU-50-WB
NHỮNG LƯU Ý KHI LẮP ĐẶT CẢM BIẾN SIÊU ÂM ĐO MỰC NƯỚC DAEHAN DU-50-WB
Để cảm biến hoạt động được một cách chính xác và ổn định nhất, người dùng nên lưu ý một số điểm sau đây khi lắp đặt cảm biến:
- Nên lắp đặt cảm biến ở những môi trường chất lỏng tĩnh & cách thành bồn một khoảng cách lớn hơn bề rộng tia quét của cảm biến (bề rộng tia quét của DU-50-WB là 11°).
Hình ảnh khoảng cách lắp đặt Cảm biến siêu âm đo mực nước so với thành bồn
- Không nên có vật cản nằm phía sau ăngten cảm biến hoặc phần nozzle phía dưới cảm biến.
- Đối với những vị trí lắp đặt cảm biến là miệng nozzle (miệng ống) trên đỉnh bồn chứa, cần đảm bảo khoảng cách tối thiểu nozzle length & nozzle diameter như hình dưới đây.
- Không nên lắp đặt cảm biến vị trí có dòng chảy mạnh hoặc tại những nơi đầu nguồn cấp/thoát nước. Trong trường hợp bắt buộc phải lắp ở những vị trí này, nên thiết kế ống dẫn có đường xả vent ngay phía dưới ăngten cảm biến để cảm biến hoạt động được chính xác nhất.
- Trong quá trình lắp đặt phần kết nối ren, không dùng lực để vặn phần đầu phía trên của cảm biến, phải siết phần len phía dưới để tránh hư hỏng cảm biến.
- Khi lắp đặt, phần cáp điện nên thấp hơn vị trí so với ốc siết cáp, tránh trường hợp lắp cao hơn gây nguy cơ chập điện.
