MAKGIL VIỆT NAM tự hào là nhà phân phối ủy quyền các sản phẩm của hãng Daehan/Korea tại Việt Nam, trong đó có Cảm biến đo mức dạng siêu âm loại 2 dây (2-wire)(Ultrasonic Level Sensor) DU-50 với dải đo tối đa 5m, tín hiệu ngõ ra 4~20mA.
Daehan Sensor (viết tắt là DHS), là thương hiệu của Korea được thành lập từ những năm 1993. Trải qua nhiều năm hoàn thiện & phát triển, hiện này Daehan Sensor đã có mặt tại nhiều quốc gia trên thế giới, trong đó có Việt Nam. Các sản phẩm của Daehan bao gồm hầu hết các giải pháp về đo mức như: Cảm biến đo mức dạng siêu âm, cảm biến đo mức radar, cảm biến đo mức điện dung, cảm biến đo mức từ tính, cảm biến phao báo mức, thước đo mức, Bộ hiển thị & điều khiển mức nước, công tắc dòng chảy, công tắc báo mức, công tắc dòng chảy,…
Daehan Sensor hướng tới mục tiêu phát triển những sản phẩm chất lượng cao & mang tới các giải pháp toàn diện về đo mức cho khách hàng, đảm bảo mang lại sự hài lòng & tin cậy từ Quý khách hàng.
CẢM BIẾN ĐO MỨC DẠNG SIÊU ÂM (ULTRASONIC LEVEL SENSOR) DU-50

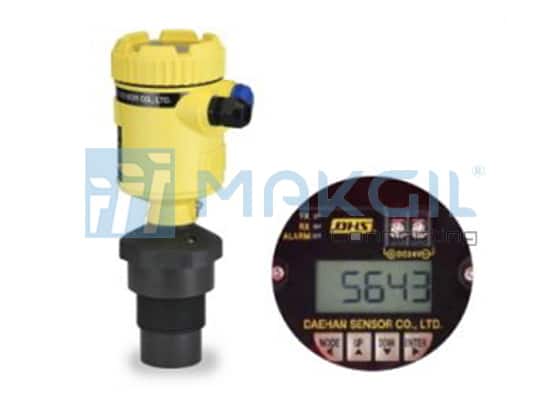

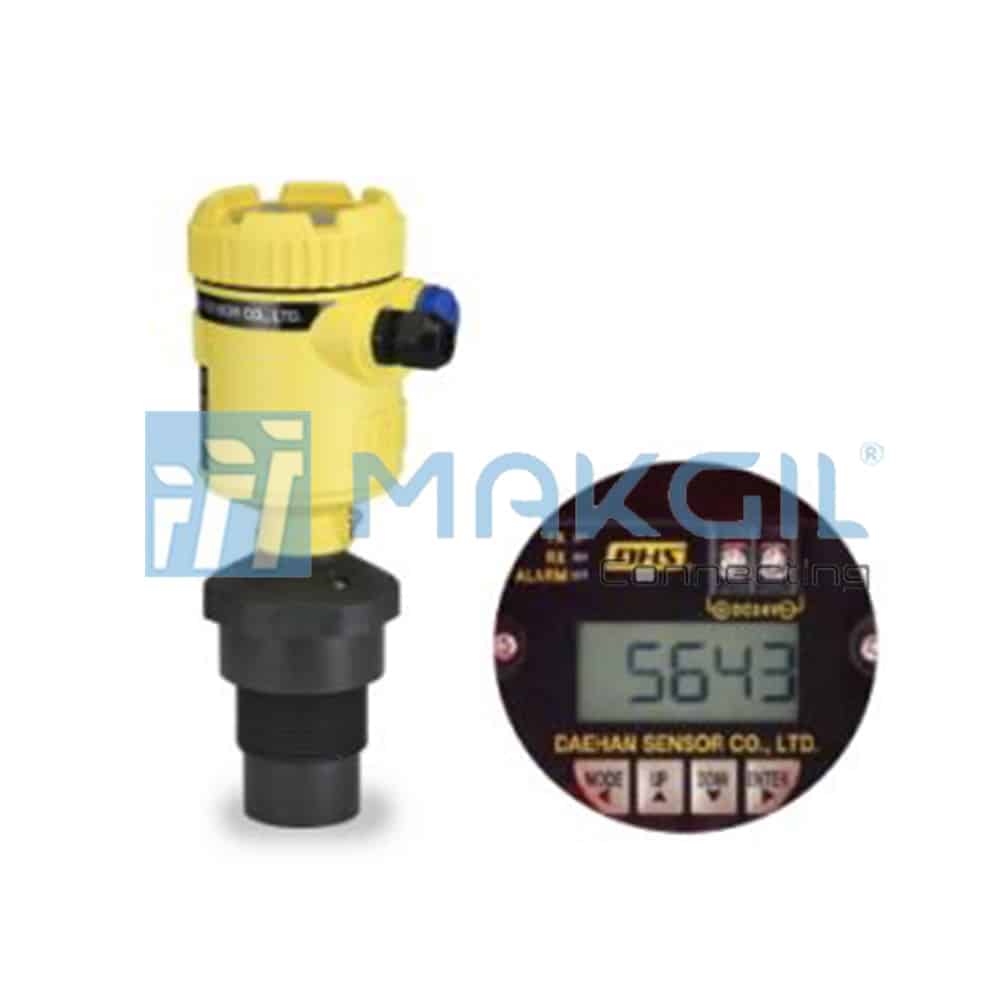

Ultrasonic Level Sensor DU-50 hãng Daehan/Korea
CẢM BIẾN ĐO MỨC DẠNG SIÊU ÂM LÀ GÌ?
Cảm biến đo mức dạng siêu âm (còn gọi là Cảm biến đo mức dạng siêu âm đo mức nước), có tên tiếng anh là Ultrasonic Level Sensor hay Ultrasonic Level Transmitter, là một loại cảm biến đo mức nước sử dụng phương pháp thu & phát sóng điện từ (sóng siêu âm) không tiếp xúc để đo mức và chuyển đổi giá trị đo thành tín hiệu điện và từ đó chỉ ra giá trị mức nước, cảnh báo hoặc điều khiển.
Cảm biến đo mức dạng siêu âm được sử dụng rộng rãi trong các nhà máy xử lý nước thải công nghiệp, sông, đập, nhà máy điện, nước chưa qua xử lý, bồn chứa nước tinh khiết, bồn chứa thực phẩm và đồ uống, bồn chứa nhiên liệu, bồn chứa hóa chất và y tế.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN ĐO MỨC DẠNG SIÊU ÂM
Cảm biến đo mức dạng siêu âm phát ra các xung âm thanh tần số ngắn, tần số cao theo khoảng thời gian đều đặn. Chúng lan truyền trong không khí với tốc độ âm thanh. Nếu chúng gặp một vật thể, chúng sẽ phản xạ trở lại dưới dạng tín hiệu phản hồi và tự tính toán khoảng cách tới đích dựa trên khoảng thời gian giữa phát ra tín hiệu và nhận về.

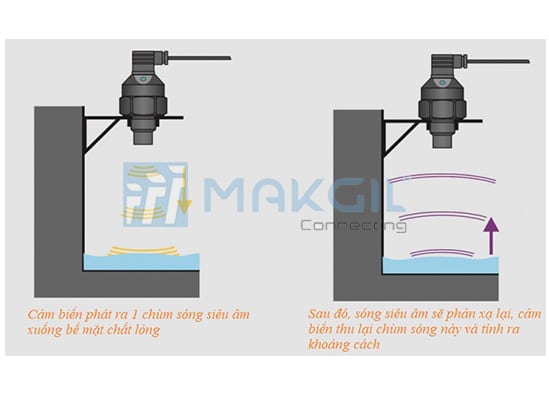

Hình ảnh nguyên lý hoạt động Cảm biến đo mức dạng siêu âm
ƯU & NHƯỢC ĐIỂM CỦA CẢM BIẾN ĐO MỨC DẠNG SIÊU ÂM
Ưu điểm :
- Là loại cảm biến đo mức không tiếp xúc với môi chất cần đo, vì thế Cảm biến đo mức dạng siêu âm có tuổi thọ và độ bền cao so với các loại cảm biến đo tiếp xúc, sử dụng được trong nhiều loại môi trường, kể cả môi trường có tính ăn mòn cao.
- Thiết kế của Cảm biến đo mức dạng siêu âm nhỏ gọn do cấu tạo không cần đầu dò trực tiếp.
- Điều chỉnh được khoảng cách dễ dàng trong khoảng dải đo của cảm biến.
- Độ chính xác của Cảm biến đo mức dạng siêu âm cao hơn so với cảm biến điện dung.
- Thời gian đáp ứng nhanh chóng.
- Lắp đặt dễ dàng.
Nhược điểm :
- Giá thành thường cao hơn các loại cảm biến đo mức tiếp xúc khác.
- Không lắp đặt được trong những môi trường chất lỏng có bọt vì dễ dẫn đến tình trạng báo kết quả sai.
- Không sử dụng được trong môi trường bồn, tank có chứa cánh khuấy.
- Chịu ảnh hưởng nhiều bời nhiệt độ & áp suất, nó thường hoạt động trong môi trường nhiệt độ dưới 60°C & áp suất dưới 2.5kgf/cm2.
- Có điểm chết (dead band) khoảng cách, nằm ngay dưới phần lens của cảm biến.
THÔNG SỐ KỸ THUẬT CẢM BIẾN ĐO MỨC DẠNG SIÊU ÂM DAEHAN DU-50
DU-50 là Cảm biến đo mức dạng siêu âm loại 2 dây (2-wire) của Daehan, sử dụng nguồn cấp 24VDC (hoặc 220V theo yêu cầu cụ thể), sử dụng cho những dải đo dưới 5m. Nó có những đặc điểm cơ bản sau đây:
- Là cảm biến đo mức tiên tiến nhất, cảm biến mức DU series sử dụng sóng siêu âm để đo mức tín hiệu không tiếp xúc và chuyển đổi nó thành tín hiệu hiện tại được sử dụng để chỉ ra giá trị mức, cảnh báo và điều khiển.
- DU series được sử dụng rộng rãi như các nhà máy xử lý nước thải công nghiệp, sông, đập, nhà máy điện, bể chứa nước/nước tinh khiết chưa xử lý, bể chứa thực phẩm/đồ uống, bể chứa nhiên liệu và bể chứa hóa chất/y tế.
- DU series có độ bền tuyệt vời & dễ dàng để lắp đặt.
- Tích hợp cảm biến nhiệt độ cho phép đo mức chính các hơn.
- Tín hiệu ngõ ra 4~20mA với kết nối 2 dây (2-wire).
- Được thiết kế chức năng ngưng đọng trong phần đầu dò.
- Đạt chứng nhận CE, đảm bảo đạt điều kiện & phù hợp với các tiêu chuẩn châu Âu.
| Dải đo | Tối đa 5M |
| Điểm chết (Deadband) | 30cm |
| Cấp chính xác | Full scale: ±0.25% |
| Độ phân giải: | 1mm |
| Bề rộng tia quét | 11˚ |
| Nhiệt độ hoạt động | -20℃ ~ 60℃ |
| Áp suất làm việc | Áp suất môi trường A.T.M (Option: 2 kgf/㎤) |
| Nguồn cấp | DC 24V |
| Điện áp tiêu thụ | Max 100mA |
| Tín hiệu ngõ ra | DC 4~20mA |
| Kết nối cáp | P/F ½ inch |
| Kết nối | Socket 1.5 inch (hoặc theo yêu cầu khách hàng) |
| Vật liệu | Head: PBT-FR-GF10
Flange: ABS (optional) Socket: PVDF (Kynar 720) Probe: PVDF (Kynar 720) |
| Cấp bảo vệ | IP65 (Option : IP68) |

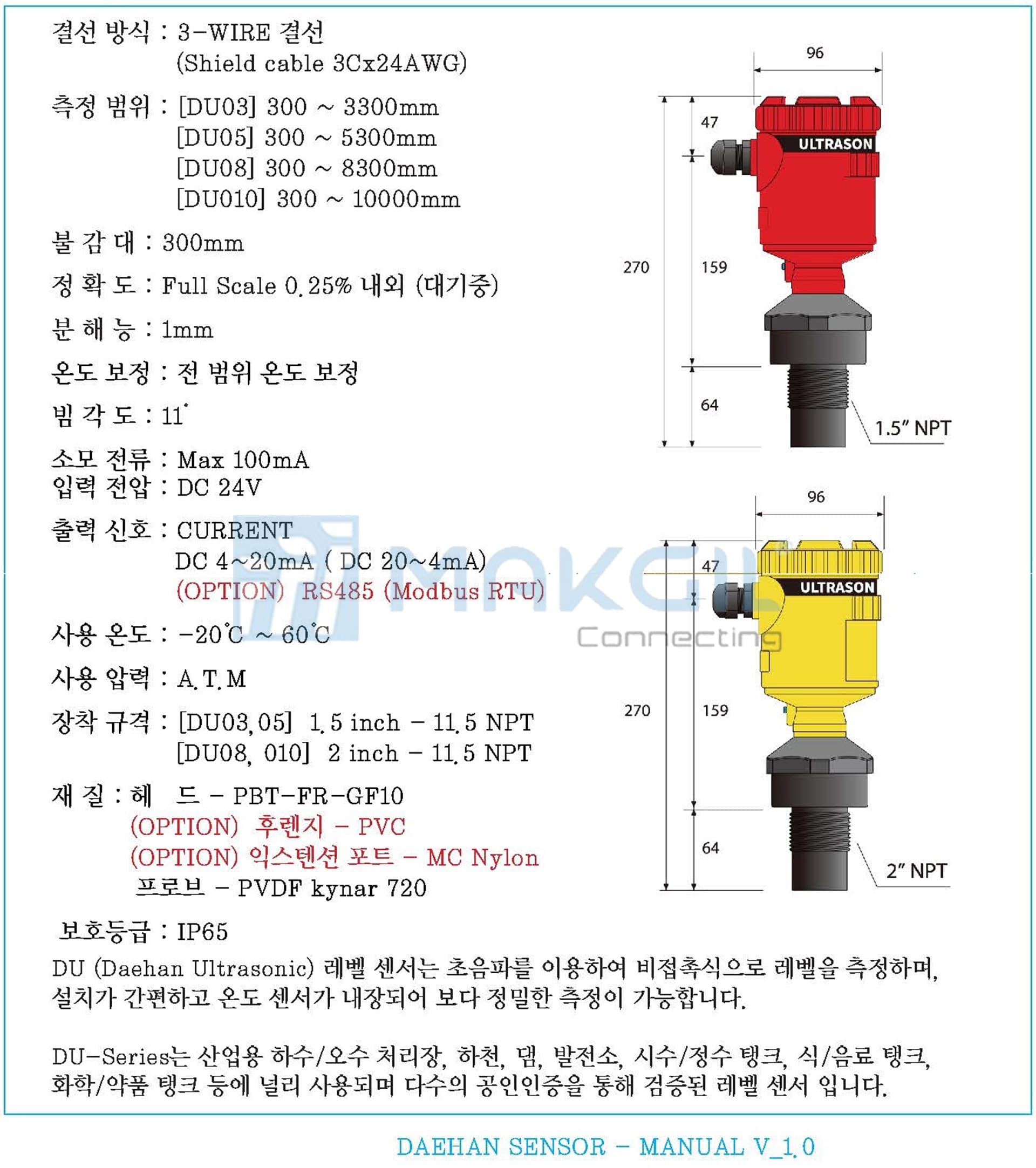

Hỉnh ảnh thông số kỹ thuật cảm biến đo mức dạng siêu âm Daehan DU-50
KÍCH THƯỚC CẢM BIẾN ĐO MỨC DẠNG SIÊU ÂM DAEHAN DU-50

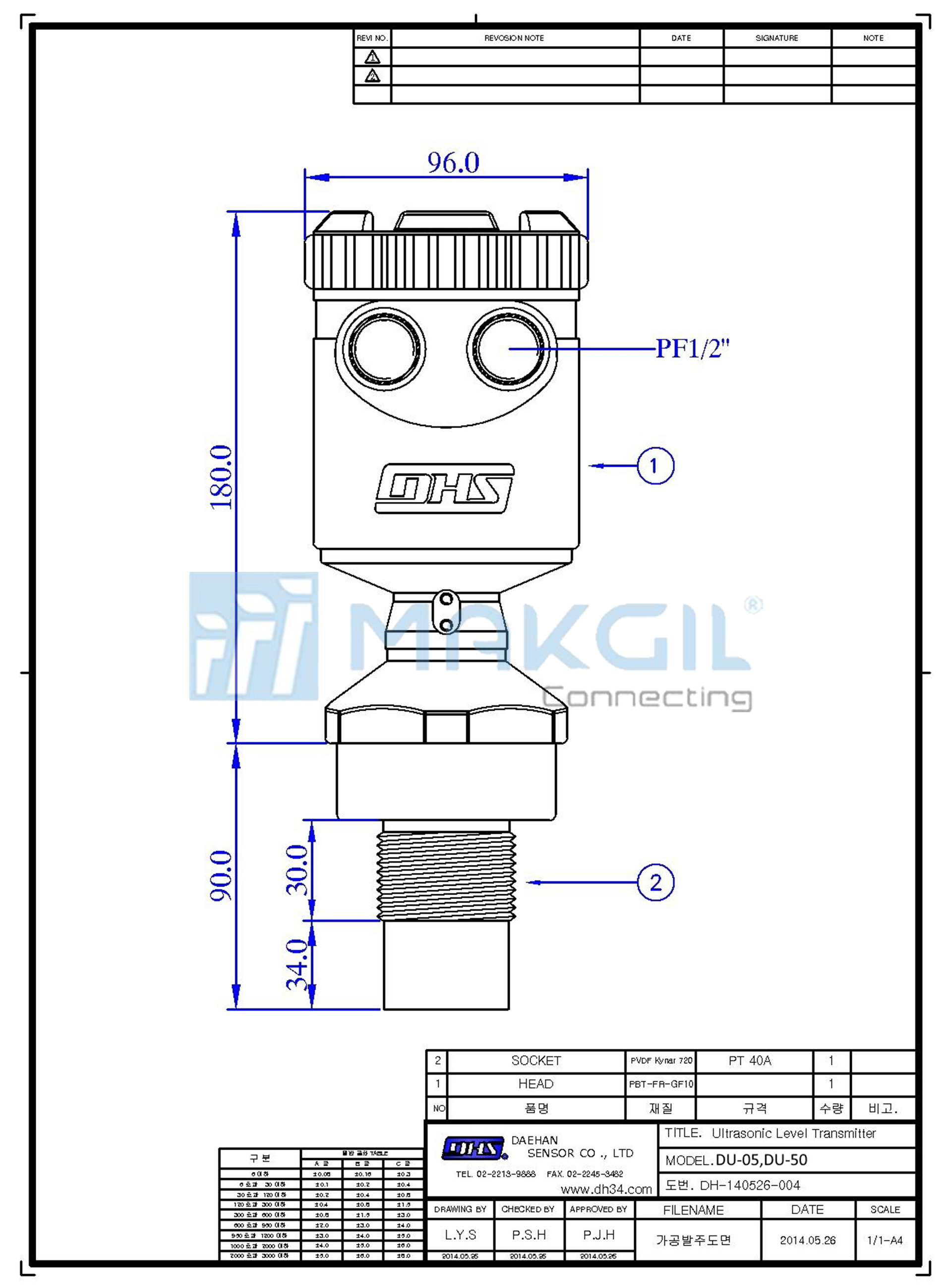

Kích thước Cảm biến đo mức dạng siêu âm Daehan DU-50
NHỮNG LƯU Ý KHI LẮP ĐẶT CẢM BIẾN ĐO MỨC DẠNG SIÊU ÂM DAEHAN DU-50
Để cảm biến hoạt động được một cách chính xác và ổn định nhất, người dùng nên lưu ý một số điểm sau đây khi lắp đặt cảm biến:

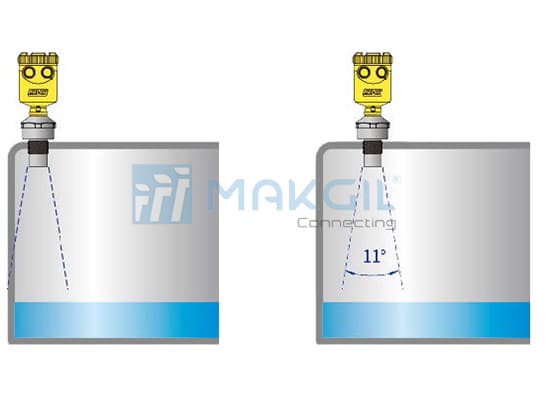

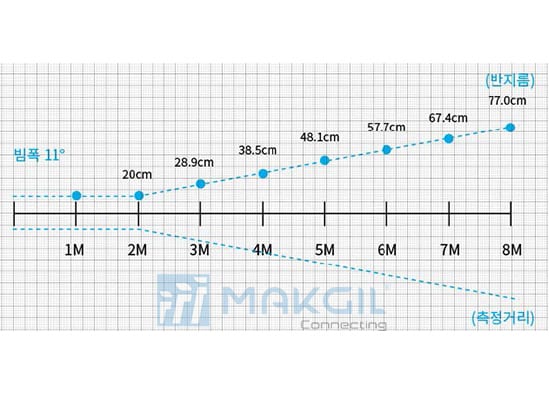

- Nên lắp đặt cảm biến ở những môi trường chất lỏng tĩnh & cách thành bồn một khoảng cách lớn hơn bề rộng tia quét của cảm biến (bề rộng tia quét của DU-50 là 11°).
Hình ảnh khoảng cách lắp đặt Cảm biến đo mức dạng siêu âm so với thành bồn

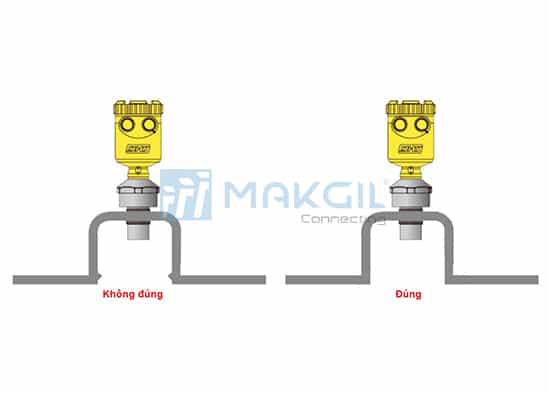

- Không nên có vật cản nằm phía sau ăngten cảm biến hoặc phần nozzle phía dưới cảm biến.

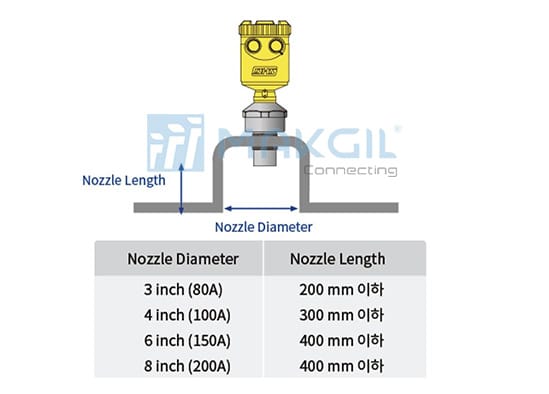

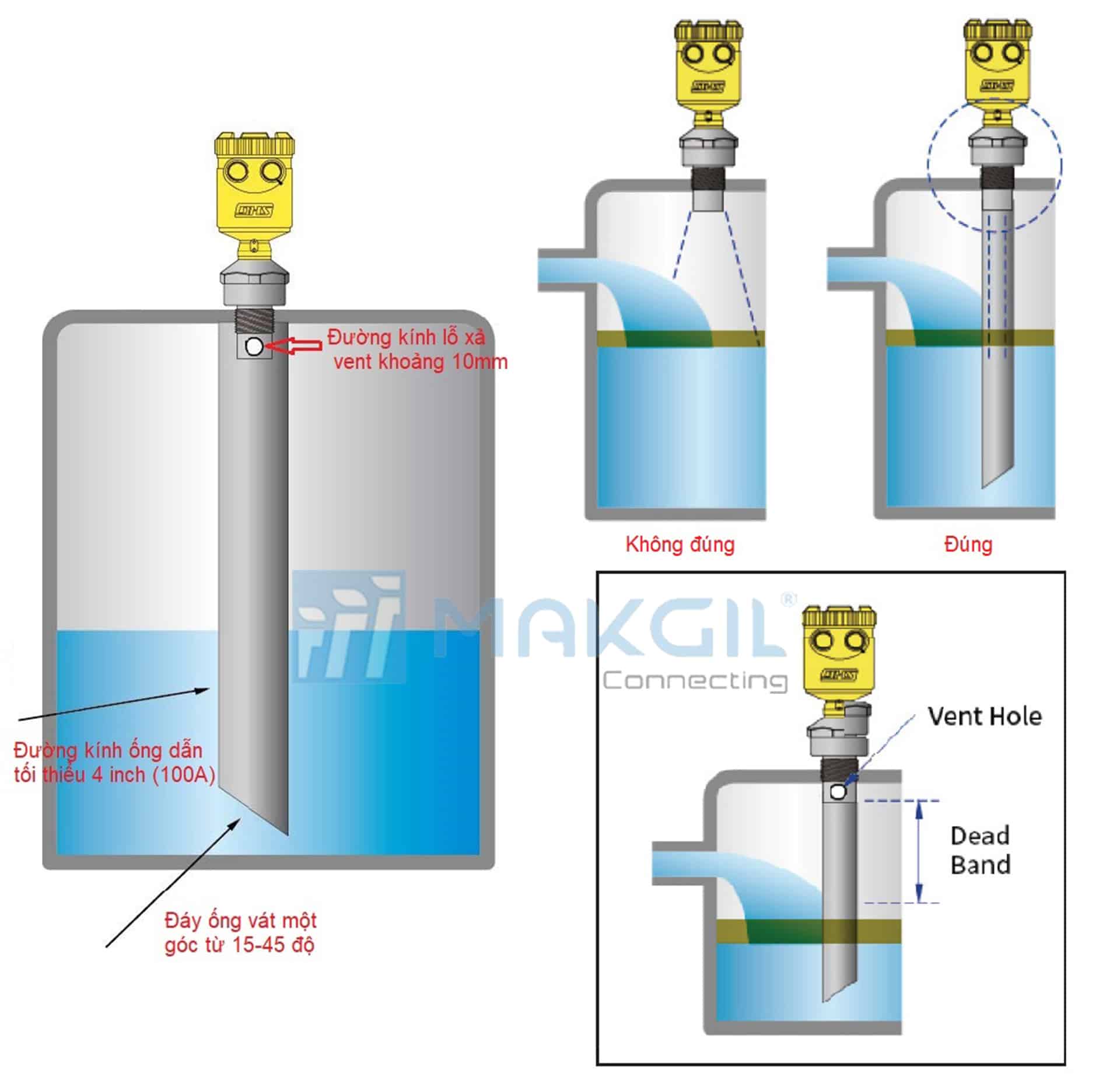

- Đối với những vị trí lắp đặt cảm biến là miệng nozzle (miệng ống) trên đỉnh bồn chứa, cần đảm bảo khoảng cách tối thiểu nozzle length & nozzle diameter như hình dưới đây.
- Không nên lắp đặt cảm biến vị trí có dòng chảy mạnh hoặc tại những nơi đầu nguồn cấp/thoát nước. Trong trường hợp bắt buộc phải lắp ở những vị trí này, nên thiết kế ống dẫn có đường xả vent ngay phía dưới ăngten cảm biến để cảm biến hoạt động được chính xác nhất.

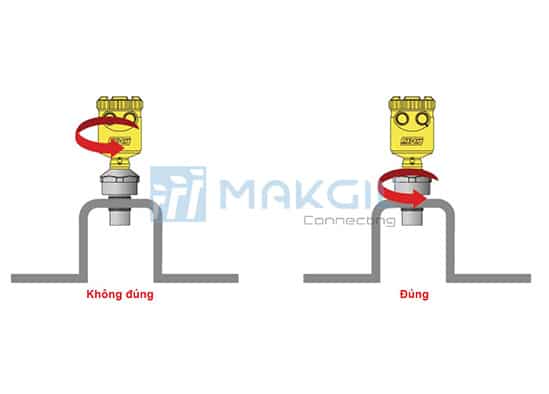

- Trong quá trình lắp đặt phần kết nối ren, không dùng lực để vặn phần đầu phía trên của cảm biến, phải siết phần len phía dưới để tránh hư hỏng cảm biến.

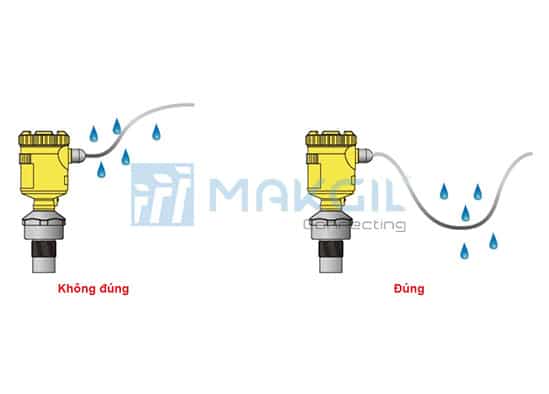

- Khi lắp đặt, phần cáp điện nên thấp hơn vị trí so với ốc siết cáp, tránh trường hợp lắp cao hơn gây nguy cơ chập điện.
HỆ THỐNG GIẢI PHÁP ĐO MỨC VỚI CẢM BIẾN ĐO MỨC DẠNG SIÊU ÂM HÃNG DAEHAN/KOREA
Hình ảnh giải pháp hệ thống báo mức với Cảm biến đo mức dạng siêu âm hãng Daehan/Korea
Công ty TNHH Makgil Việt Nam là nhà phân phối ủy quyền các sản phẩm thiết bị đo mức của hãng Daehan Sensor tại thị trường Việt Nam. Phần lớn các sản phẩm phổ thông của hãng Daehan Sensor đều có sẵn tại kho, đáp ứng yêu cầu nhanh chóng của khách hàng. Đối với các sản phẩm không có sẵn, thời gian giao hàng rất ngắn, từ 01—02 tuần làm việc. Để biết rõ hơn hoặc cần tư vấn về sản phẩm thiết bị đo mức của hãng Daehan Sensor, Quý khách hàng vui lòng liên hệ theo thông tin dưới đây:
