DQL series – Phao dây báo mức nước với vật liệu bằng nhựa ABS (Cable Float Level Switch) hãng Daehan/Korea

MAKGIL VIỆT NAM tự hào là nhà phân phối ủy quyền các sản phẩm của hãng Daehan/Korea tại Việt Nam, trong đó có Phao dây báo mức nước (Cable Float Level Switch) DQL series sử dụng công tắc thu nhỏ microswitch để đo mức chất lỏng.

        Daehan Sensor (viết tắt là DHS), là thương hiệu của Korea được thành lập từ những năm 1993. Trải qua nhiều năm hoàn thiện & phát triển, hiện này Daehan Sensor đã có mặt tại nhiều quốc gia trên thế giới, trong đó có Việt Nam. Các sản phẩm của Daehan bao gồm hầu hết các giải pháp về đo mức như: cảm biến đo mức siêu âm, cảm biến đo mức radar, cảm biến đo mức điện dung, cảm biến đo mức từ tính, cảm biến phao báo mức, thước đo mức, Bộ hiển thị & điều khiển mức nước, công tắc dòng chảy, công tắc báo mức, công tắc dòng chảy,…

Daehan Sensor hướng tới mục tiêu phát triển những sản phẩm chất lượng cao & mang tới các giải pháp toàn diện về đo mức cho khách hàng, đảm bảo mang lại sự hài lòng & tin cậy từ Quý khách hàng.

PHAO DÂY BÁO MỨC NƯỚC (CABLE FLOAT LEVEL SWITCH) DAEHAN DQL SERIES

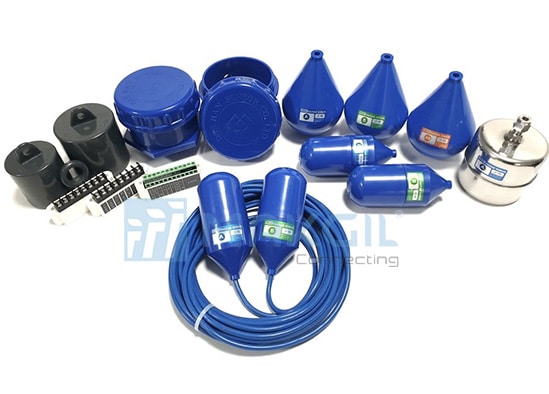

Cable Float Level Switch DQL series hãng Daehan/Korea

PHAO DÂY BÁO MỨC NƯỚC LÀ GÌ?

Phao dây báo mức nước (còn gọi là Công tắc báo mức dạng phao thả nổi, Phao dây báo mức nước từ tính, phao dây cảm biến mực nước, công tắc báo mức chất lỏng dạng phao dây,…), có tên tiếng anh là Cable Float Level Switch, là dòng sản phẩm có cấu tạo đơn giản & dễ sử dụng nhất, hoạt động dựa trên nguyên tắc trọng lực & sức nổi của quả phao để phát hiện mức chất lỏng đơn hoặc đa điểm trên nhiều độ dài, từ đó thông qua công tắc thu nhỏ nằm trong thân quả phao để đóng, mở, điều khiển các thiết bị được kết nối như motor, bơm, đèn hoặc chuông cảnh báo.

Phao dây báo mức nước thường gồm 03 loại chính là loại sử dụng công tắc thu nhỏ microswitch, công tắc tiệm cận hoặc công tắc lưỡi gà để điều khiển tiếp điểm ON/OFF. Phao dây báo mức nước được sử dụng trong hầu hết các ngành công nghiệp như xử lý nước sạch, nước thải, hóa chất,…

CẤU TẠO & NGUYÊN LÝ HOẠT ĐỘNG PHAO DÂY BÁO MỨC NƯỚC DẠNG MICROSWITCH

Công tắc báo mức dạng phao dây sử dụng công tắc thu nhỏ microswitch có cấu tạo khá đơn giản, gồm một đầu cảm biến để nhận & xử lý tín hiệu kết nối với các phao nổi thông qua dây dẫn, bên trong phao nổi chứa các công tắc thu nhỏ & một viên bi nổi.

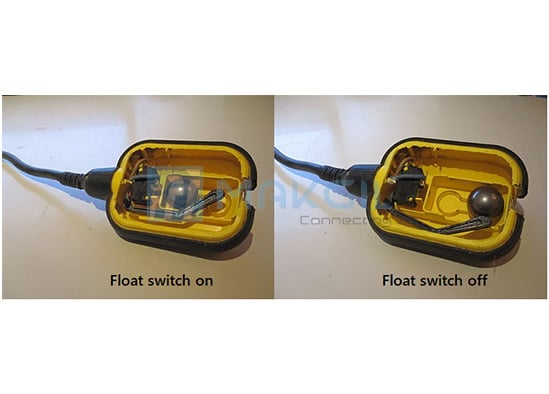

Hình ảnh cấu tạo bên trong quả phao báo mức

Về nguyên lý hoạt động, Phao dây báo mức nước sử dụng công tắc thu nhỏ microswitch có nguyên lý hoạt động khá đơn giản.

• Khi mức nước hạ xuống bằng hoặc dưới vị trí của phao đã được cố định từ trước, quả phao thả nổi nằm ờ vị trí ngang hoặc thẳng đứng (vuông góc hoặc song song với dây dẫn), viên bi thả nổi nằm bên trong quả phao sẽ nằm ở vị trí dưới đáy quả phao, đẩy công tắc thu nhỏ micro switch bên trong ra tạo thành một mạch hở, từ đó ngắt kết nối với các thiết bị được kết nối.
• Ngược lại, khi mực nước dâng lên, quả phao dựa vào sức nổi sẽ nổi lên theo mức nước, đến một góc nhất định sẽ khiến viên bi di chuyển từ vị trí đáy lên tới vị trí đầu của quả phao, đồng thời kết hợp với công tắc thu nhỏ micro switch bên trong phao tạo thành một mạch kín, từ đó kích hoạt các thiết bị được kết nổi.

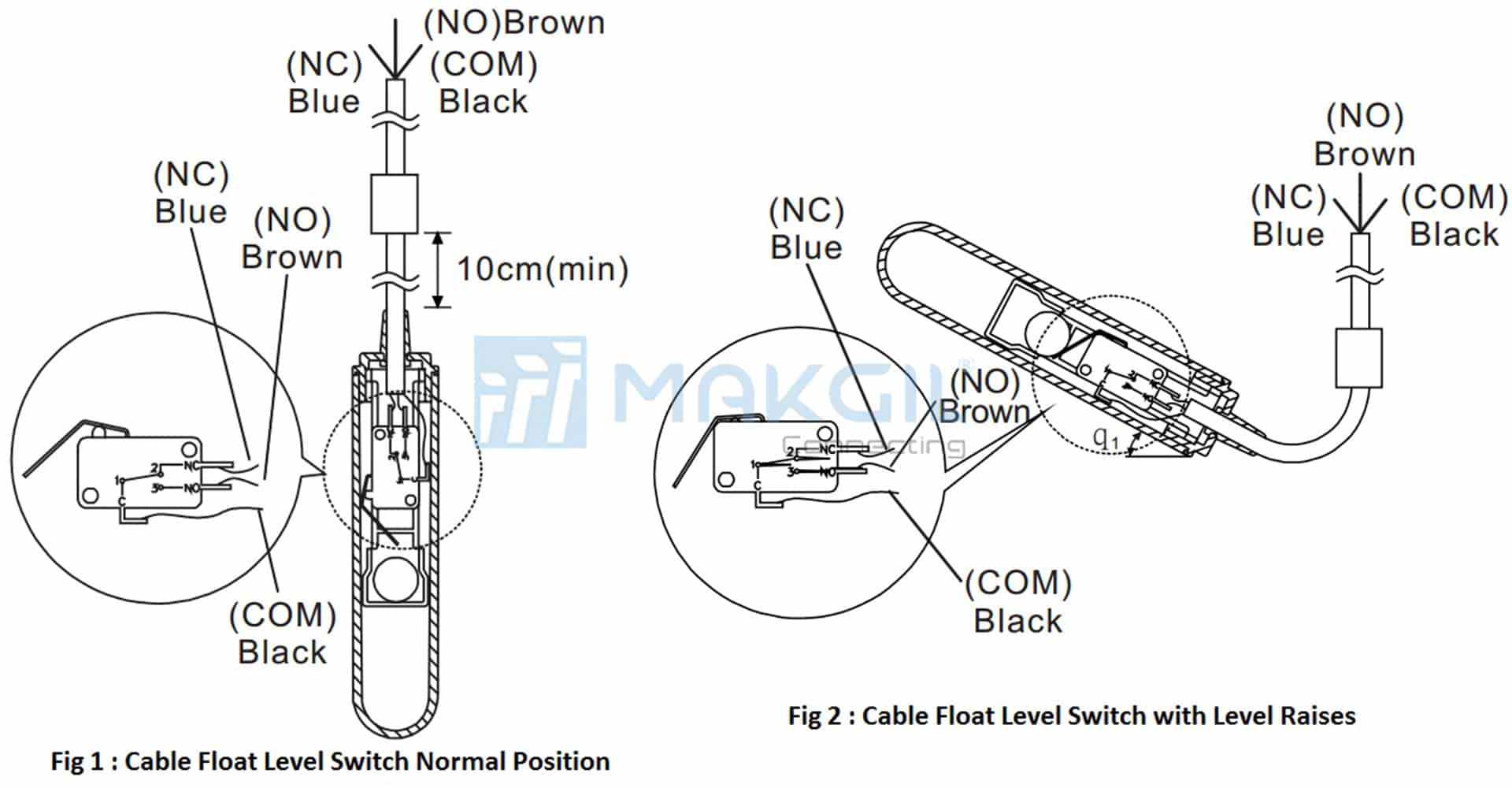

Hình ảnh nguyên lý hoạt động phao dây báo mức nước loại công tắc microswitch

Như hình trên, chúng ta có thể dễ dàng hình dung nguyên lý hoạt động của công tắc báo mực nước dạng phao dây sử dụng công tắc thu nhỏ microswitch, cụ thể :

• Khi phao chưa tiếp xúc với mức chất lỏng, dây màu xanh & đen sẽ ở trạng thái mở và chế độ tiếp xúc sẽ là NC (Normally Close).
• Khi mực chất lỏng dâng lên & nâng phao lên cho đến khi đạt đến góc tác động, dây màu nâu và đen sẽ ở trạng thái mở và chế độ tiếp xúc sẽ là NO (Normally Open).

LƯU Ý KHI LẮP ĐẶT PHAO DÂY BÁO MỨC NƯỚC DẠNG CÔNG TẮC MICROSWITCH

Trong quá trình lắp đặt & sử dụng công tắc phao báo mức dạng dây, người dùng cần lưu ý những điểm sau đây để đảm bảo công tắc hoạt động một cách chính xác & ổn định nhất:

• Khi bạn cố định dây phao với phao, hãy kiểm tra kỹ để chắc chắn rằng khoảng cách tối thiếu giữa điểm cố định với phao ít nhất từ 5~7cm, bởi nếu khoảng cách tối thiểu này không đạt, quả phao có thể sẽ không nổi theo mức dâng của chất lỏng, từ đó có thể gây ra sự cố.
• Cần đảm bảo khoảng cách giữa các phao, để tránh tình trạng các phao có thể bị kẹt với nhau.
• Quả cân cố định phía dưới phải được lắp đặt để không được chạm vạo đáy của bồn, bể.

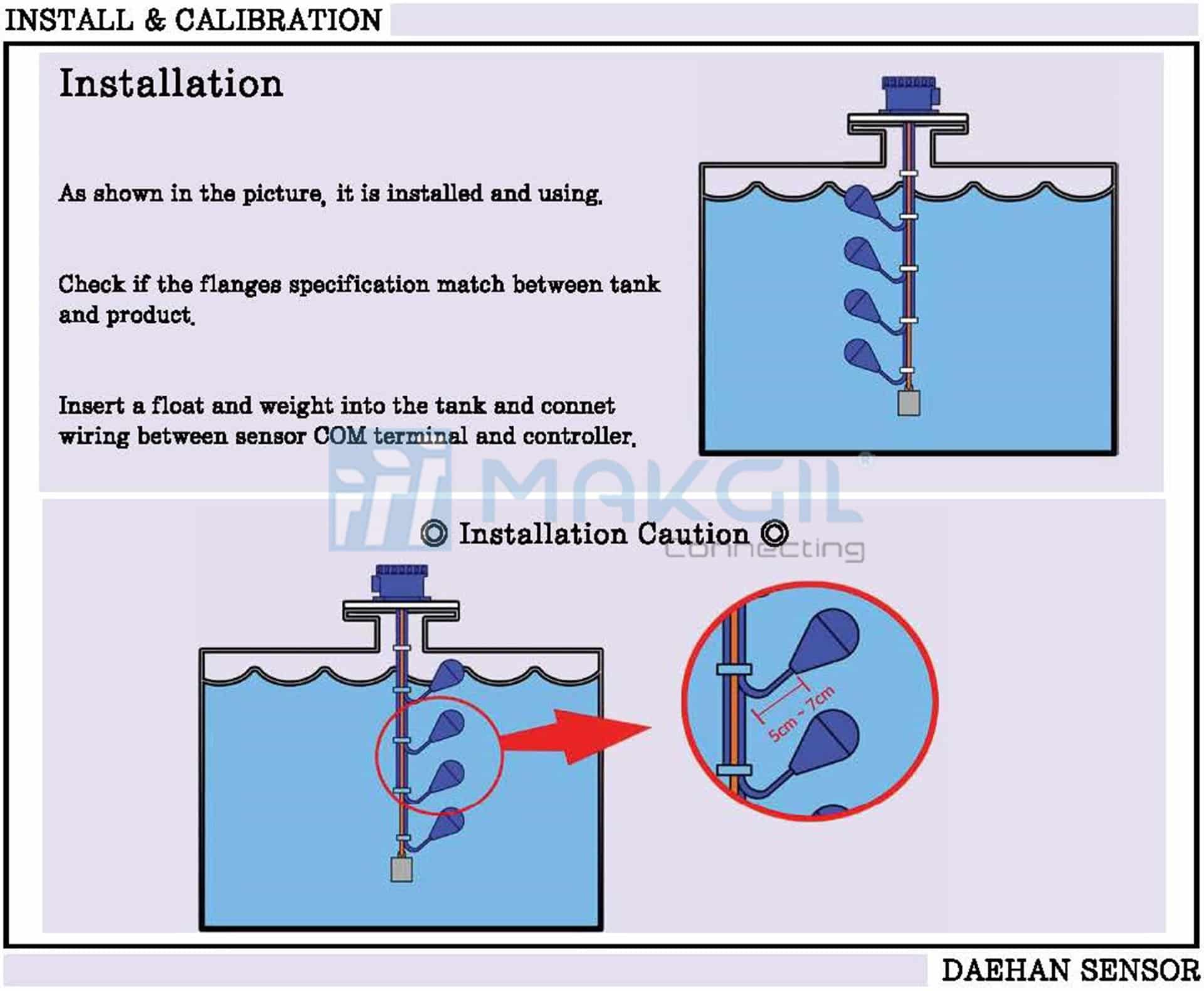

Hình ảnh lưu ý khi lắp đặt & sử dụng Phao dây báo mức nước

ƯU & NHƯỢC ĐIỂM CỦA PHAO DÂY BÁO MỨC NƯỚC

Ưu điểm:

• Kích thước nhỏ gọn, cấu tạo đơn giản, dễ dàng lắp đặt.
• Giá thành rẻ nhất trong các loại công tắc báo mức.
• Vật liệu đa dạng, phù hợp với nhiều môi trường.
• Được sử dụng rộng rãi trong tất cả các loại công tắc đo mức.

Nhược điểm:

• Phải tiếp xúc trực tiếp vào môi chất.
• Có thể xảy ra tình trạng kẹt phao dẫn tới tình trạng không báo hoặc báo sai, báo ảo trong những môi trường nhiều tạp chất.
• Chỉ có thể sử dụng cho môi trường chất lỏng.

THÔNG SỐ PHAO DÂY BÁO MỨC NƯỚC DAEHAN DQL SERIES

DQL series là dòng sản phẩm công tắc phao báo mức dạng dây sử dụng công tắc thu nhỏ microswitch hoặc công tắc lưỡi gà để đóng, mở các tiếp điểm, được làm từ vật liệu nhựa A.B.S, thiết kế để sử dụng cho hầu hết các môi trường chất lỏng. DQL series bao gồm một loạt các dòng sản phẩm, tùy thuộc vào số phao từ & tiêu chuẩn kết nối (ren hoặc mặt bích) mà khách hàng lựa chọn sản phẩm phù hợp với yêu cầu thực tế của mình. Cụ thể, DQL series gồm những sản phẩm chính sau đây:

Ngoài ra, dòng DQL series của hãng Daehan có những thông số cấu tạo chung sau đây:

• DQ series là sự kết hợp của các bộ phận biến đổi với nhau, người dùng có thể dễ dàng kết hợp với nhau. Về cơ bản, dòng DQ series được sử dụng để tạo ra các đầu ra của tín hiệu ON/OFF một cách nhanh chóng khi phao nổi theo mực nước nhờ vào công tắc thu nhỏ microswitch hoặc công tắc lưỡi gà được lắp đặt trong quả phao, di chuyển lên, xuống.
• Tín hiệu ON/OFF từ cảm biến điều khiển động cơ cấp/thoát hoặc cảnh báo cao/thấp.
• Tùy chọn N/O hoặc N/C hoặc N/O & N/C.
• DQ series có thể sử dụng để điều khiển tối đa 03 bơm hoạt động cùng nhau bằng cách sử dụng bộ điều khiển mức nước tương thích của Daehan – dòng DLC series.
• Kết nối dạng ren hoặc kết nối mặt bích. Tiêu chuẩn & kích thước tùy thuộc vào yêu cầu cụ thể của khách hàng.
• Trong trường hợp khách hàng cần kết nối dạng 2 dây (2-wire), vui lòng thêm mã “2W” vào cuối model, tương thích để sử dụng với các bộ điều khiển của chúng.
• DQ series có khả năng chống ăn mòn mạnh, được sử dụng rộng rãi trong ngành công nghiệp hóa chất, xử lý nước sach, nước thải và chất thải, nhiên liệu, công nghiệp thực phẩm, đồ uống,…
• Người dùng có thể dễ dàng lắp ráp & sử dụng bằng các bộ phận được sản xuất sẵn & tháo rời.
• Phù hợp để sử dụng với các bộ điều khiển mức nước DLC series của Daehan.

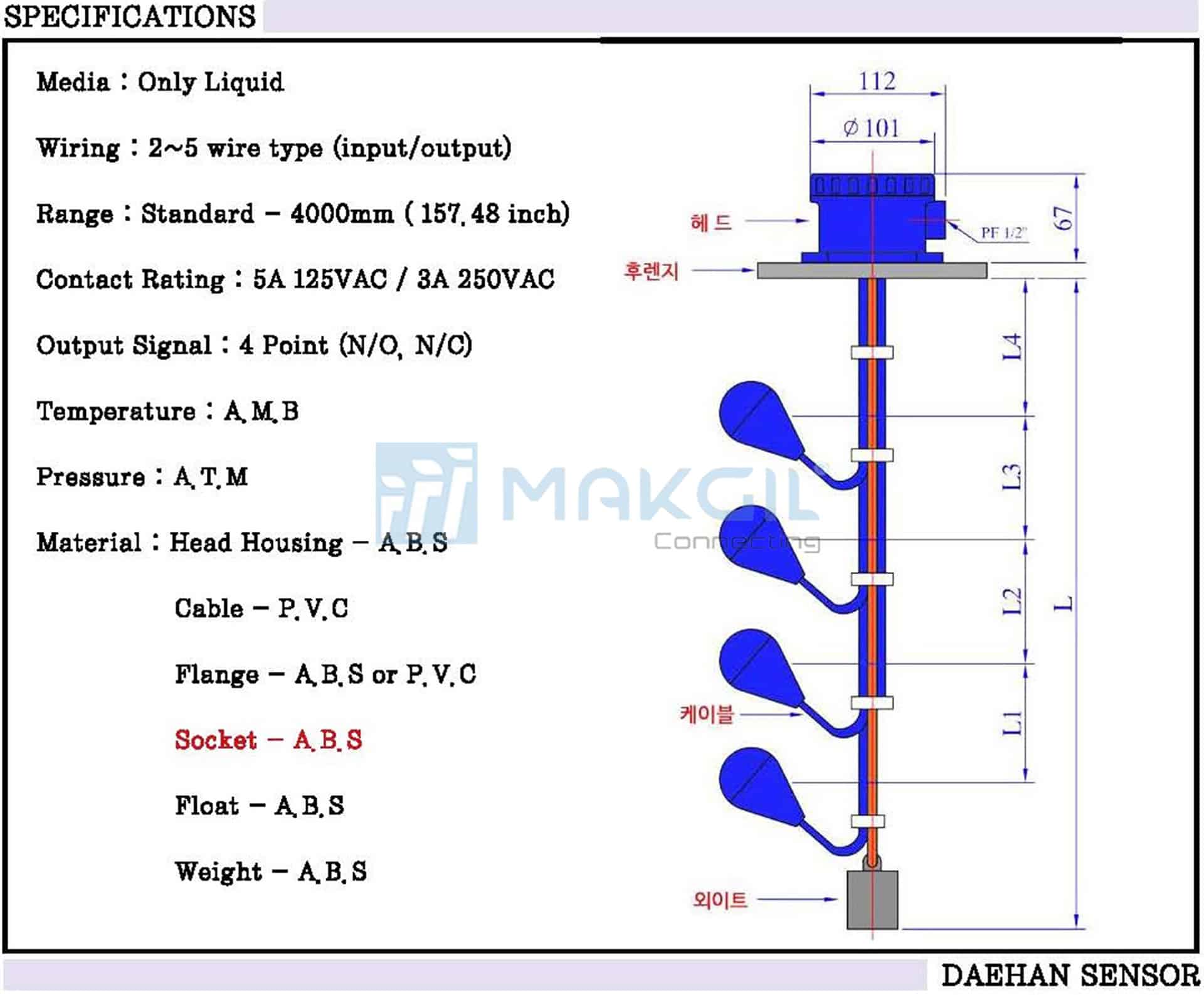

Hình ảnh thông số kỹ thuật Phao dây báo mức dạng công tắc microswitch DQL-4F

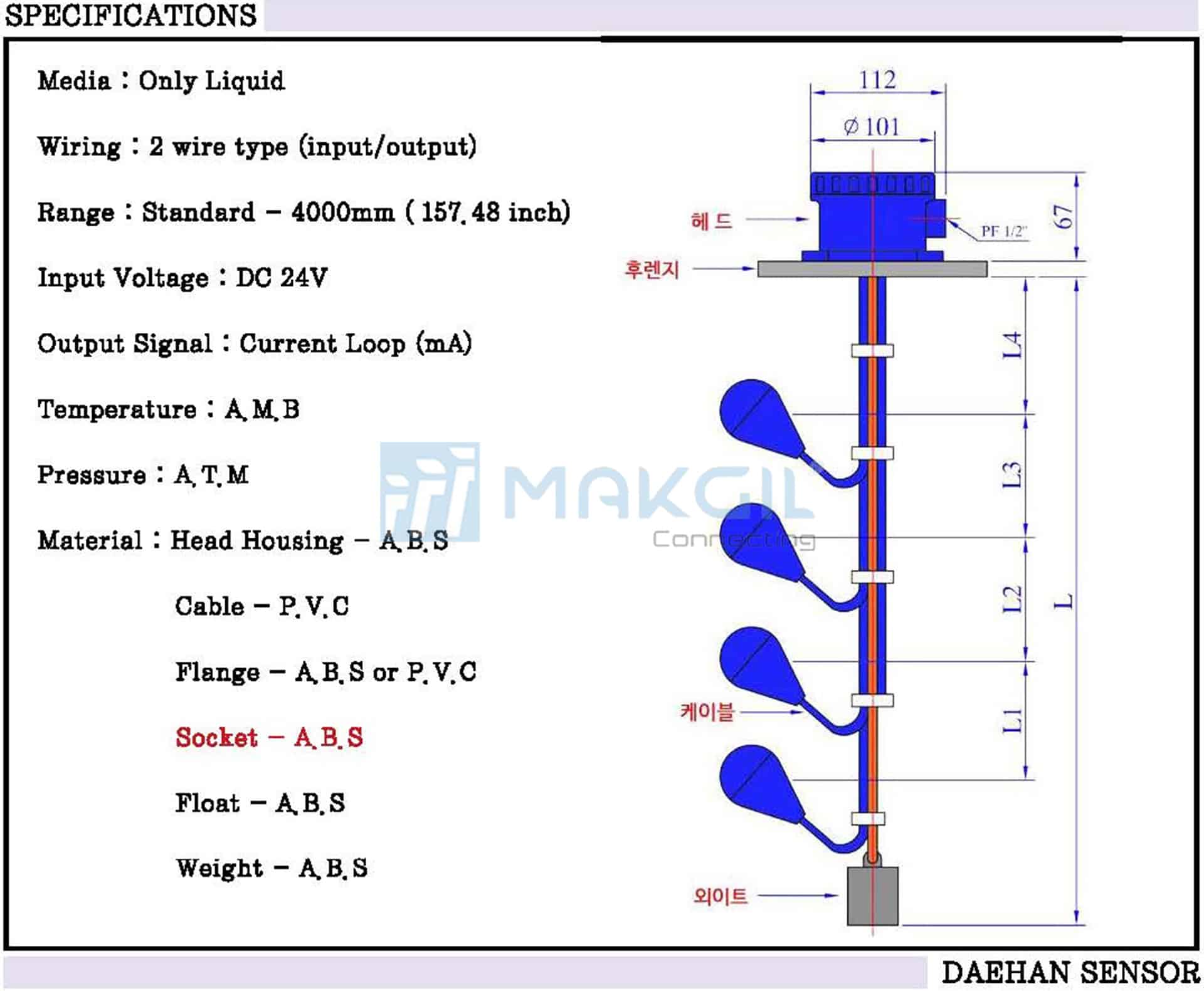

Hình ảnh thông số kỹ thuật Phao dây báo mức dạng công tắc microswitch DQL-4F-2W

SƠ ĐỒ ĐẤU NỐI PHAO DÂY BÁO MỨC NƯỚC DẠNG CÔNG TẮC MICROSWITCH DAEHAN DQL SERIES

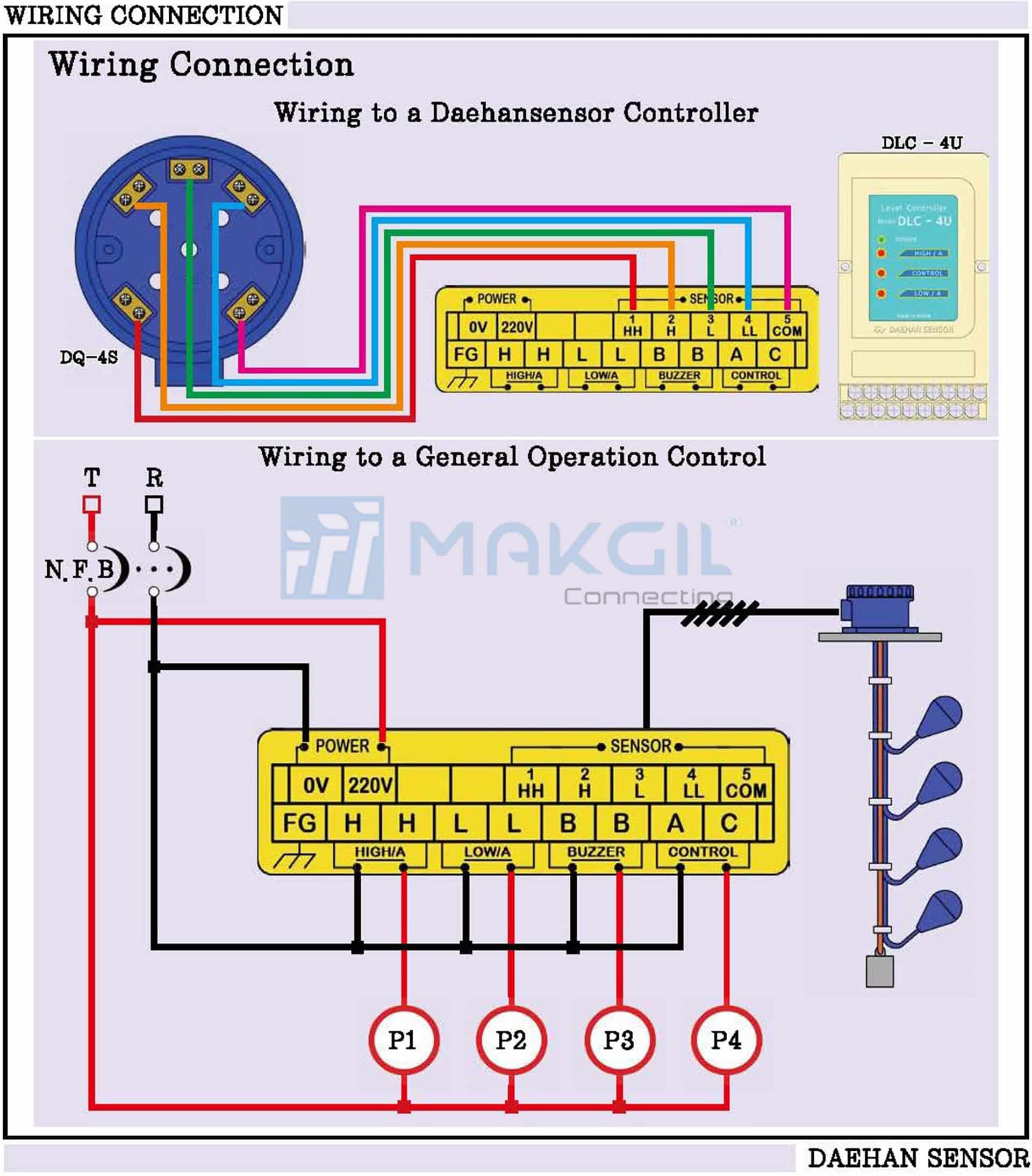

Hình ảnh sơ đồ đấu nối Phao dây báo mức dạng công tắc microswitch DQL-4F

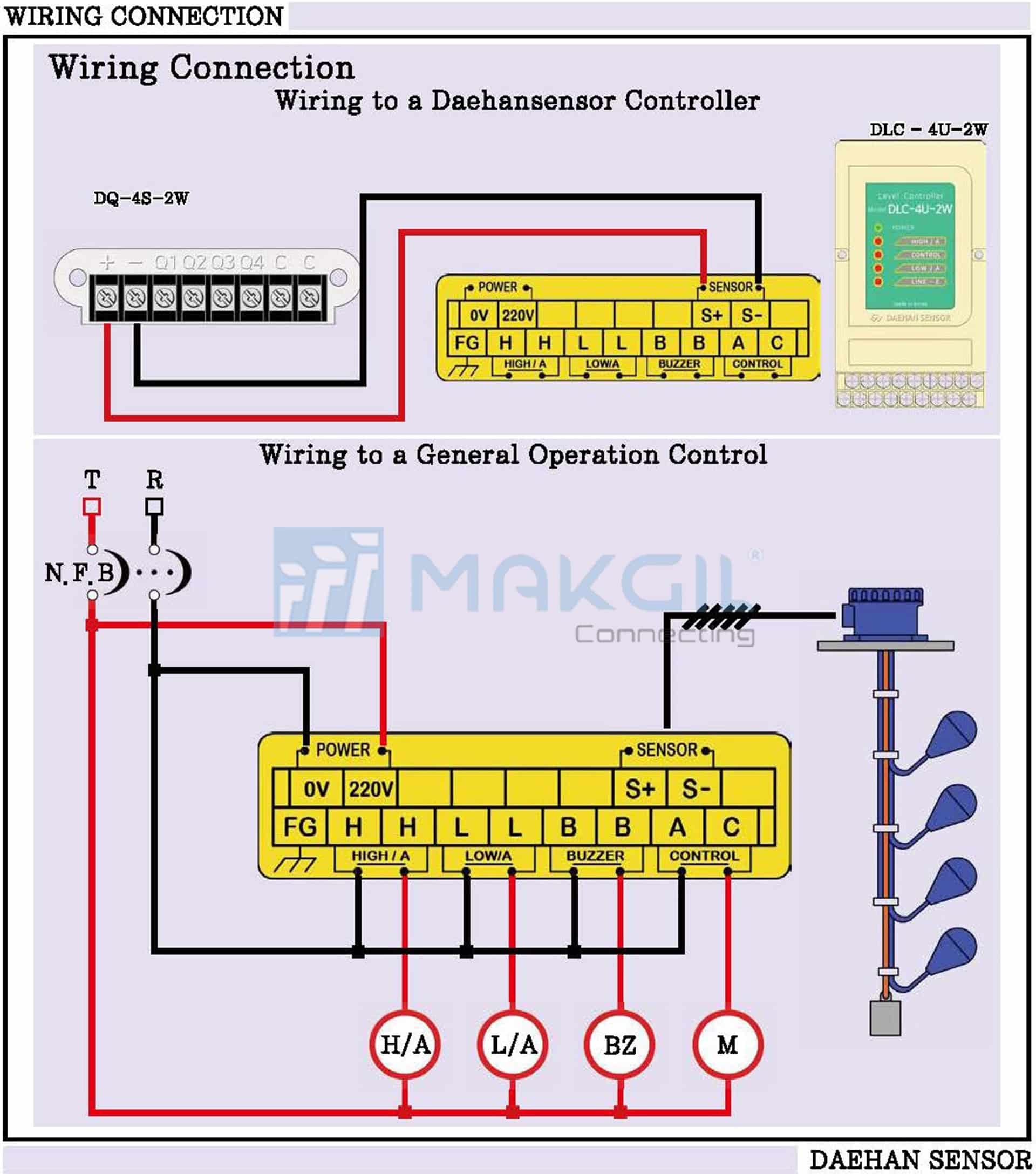

Hình ảnh sơ đồ đấu nối Phao dây báo mức dạng công tắc microswitch DQL-4F-2W

BẢN VẼ PHAO DÂY BÁO MỨC NƯỚC DẠNG CÔNG TẮC MICROSWITCH DAEHAN DQL SERIES

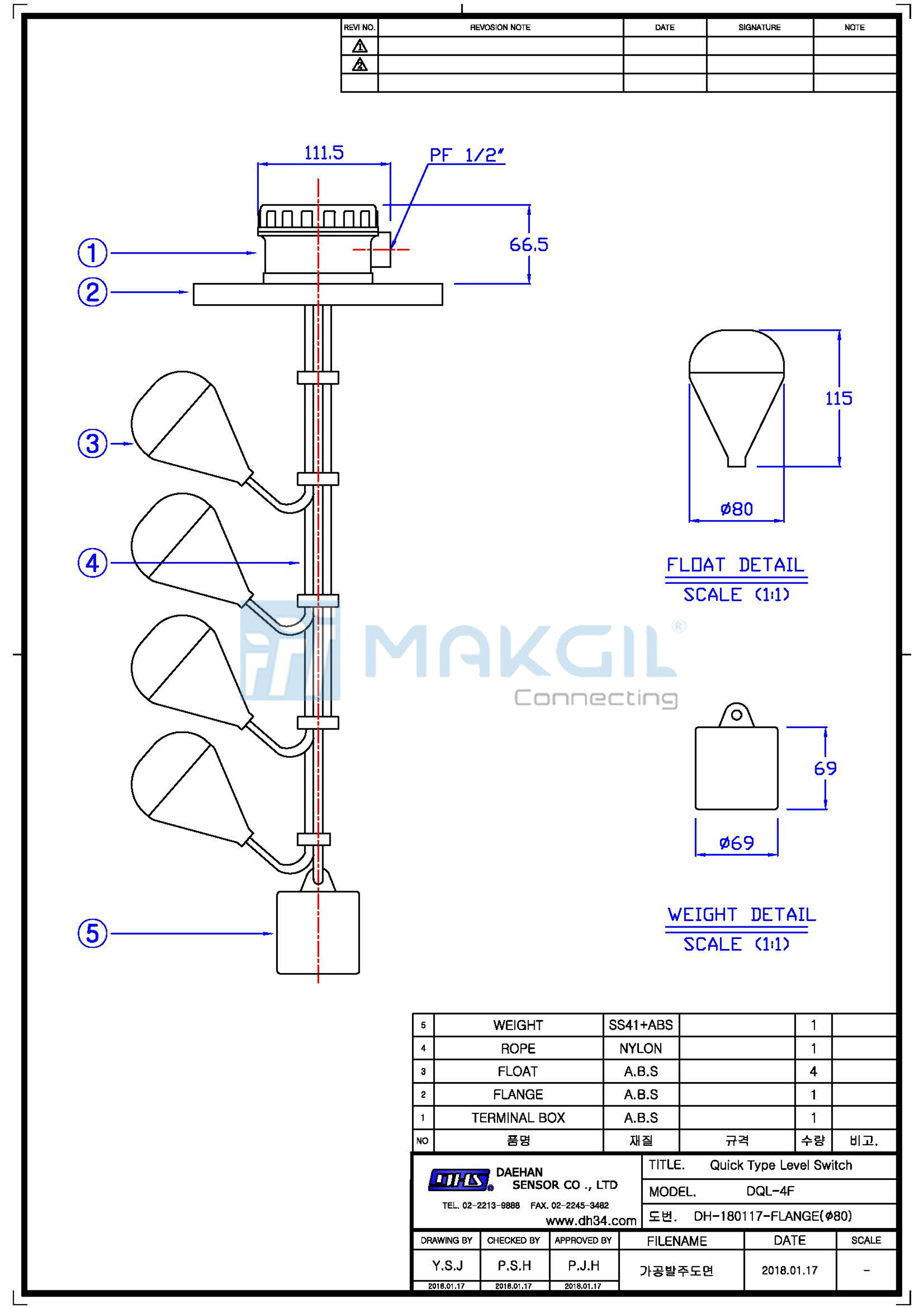

Hình ảnh bản vẽ công tắc phao báo mức dạng dây với công tắc microswitch DQL-4F
