DLF-103 – Công tắc báo mức phao từ mini bằng nhựa polypropylen ( P.P Mini Float Level Switch) hãng Daehan/Korea

MAKGIL VIỆT NAM tự hào là nhà phân phối ủy quyền các sản phẩm của hãng Daehan/Korea tại Việt Nam, trong đó có Công tắc báo mức phao từ mini bằng nhựa Polypropylen (P.P Mini Float Level Switch) DLF-103, được thiết kế để sử dụng cho môi trường chất lỏng trong những bồn, bể, thùng chứa có kích thước nhỏ.

        Daehan Sensor (viết tắt là DHS), là thương hiệu của Korea được thành lập từ những năm 1993. Trải qua nhiều năm hoàn thiện & phát triển, hiện này Daehan Sensor đã có mặt tại nhiều quốc gia trên thế giới, trong đó có Việt Nam. Các sản phẩm của Daehan bao gồm hầu hết các giải pháp về đo mức như: cảm biến đo mức siêu âm, cảm biến đo mức radar, cảm biến đo mức điện dung, cảm biến đo mức từ tính, cảm biến phao báo mức, thước đo mức, Bộ hiển thị & điều khiển mức nước, công tắc dòng chảy, công tắc báo mức, công tắc dòng chảy,…

Daehan Sensor hướng tới mục tiêu phát triển những sản phẩm chất lượng cao & mang tới các giải pháp toàn diện về đo mức cho khách hàng, đảm bảo mang lại sự hài lòng & tin cậy từ Quý khách hàng.

CÔNG TẮC BÁO MỨC PHAO TỪ MINI BẰNG NHỰA P.P DAEHAN DLF-103

P.P Mini Float Level Switch DLF-103 hãng Daehan/Korea

CÔNG TẮC BÁO MỨC PHAO TỪ LÀ GÌ?

Công tắc báo mức phao từ (còn gọi là Công tắc báo mức dạng phao từ, Công tắc báo mức kiểu phao từ, công tắc phao từ báo mức, phao từ báo mức chất lỏng,…), có tên tiếng anh là Mini Float Level Switch hay, là dòng sản phẩm công tắc báo mức được thiết kế với kích thước nhỏ gọn, cấu tạo đơn giản, hoạt động dựa trên hai nguyên lý: sức nổi & từ tính. Các quả phao được thiết kế gồm một nam châm & một ống cố định tạo thành một công tắc lưỡi gà tương ứng với mỗi phao. Công tắc lưỡi gà trong cảm biến hoạt động khi phao chứa nam châm vĩnh cửu bên trong di chuyển lên xuống, từ đó kích hoạt hoặc ngắt kích hoạt các tiếp điểm kết nối với bộ điều khiển, cảnh báo hoặc điều khiển thiết bị được kế nối như bơm, còi, đèn báo,…

 Công tắc báo mức phao từ được thiết kế để sử dụng rộng rãi cho rất nhiều ngành công nghiệp như công nghiệp xử lý nước sạch, nước thải, hóa chất, nhiên liệu, thực phẩm, y tế, đồ uống,…

CẤU TẠO & NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC BÁO MỨC PHAO TỪ MINI

Công tắc báo mức phao từ mini có cấu tạo khá đơn giản, gồm một đầu cảm biến kết nối với một trục ống chứa các phao từ tính, bên trong chứa nam châm vĩnh cửu.

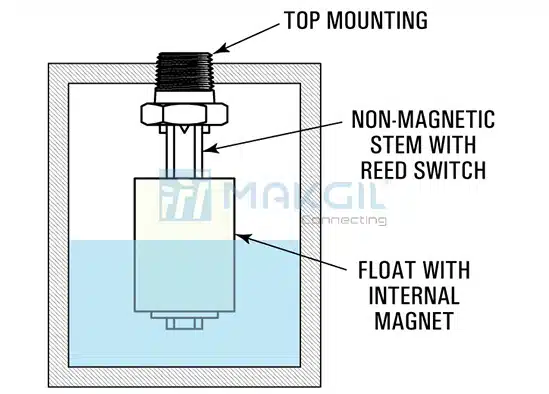

Hình ảnh cấu tạo của Công tắc báo mức phao từ mini

     Như hình trên, chúng ta có thể thấy về cơ bản, một công tắc phao từ báo mức mini thường gồm 03 bộ phận chính sau đây :

1. Phần kết nối (Top Mounting) : Thường dưới dạng kết nối ren hoặc mặt bích. Đây là phần kết nối giữa công tắc báo mức & bồn, nên quý khách hàng nên lưu ý khi lựa chọn cho phù hợp.
2. Trục (Stem) : Phần trục này được coi là phần thân của công tắc, bên trong chứa công tắc lưỡi gà, đồng thời cố định các phao từ tính hoạt động theo sức nổi của mức chất lỏng theo một hành trình nhất định. Chiều dài của trục này tùy thuộc vào yêu cầu của khách hàng khi đặt hàng, đảm bảo để phao từ đo được mức chất lỏng theo yêu cầu. Thông thường, đối với Công tắc báo mức dạng phao từ mini thường có chiều dài tối đa khoảng 1m.
3. Phao từ (Float) : Là một phao kín có khả năng nổi, tùy thuộc vào yêu cầu của khách hàng mà phao có thể được làm bằng những vật liệu khác nhau, bên trong chứa nam châm vĩnh cửu, di chuyển lên xuống dựa theo mức chất lỏng trong bồn theo một hành trình cố định trên trục. Tùy vào yêu cầu số điểm đo của khách hàng, mà một công tắc phao báo mức có thể có một hoặc nhiều phao từ.

Hình ảnh cấu tạo phao từ báo mức

Về nguyên lý hoạt động, Công tắc báo mức dạng phao từ hoạt động dựa trên hai nguyên lý là sức nổi & từ tính. Phao từ tính bên trong chứa nam châm vĩnh cửa, di chuyển lên xuống theo mức chất lỏng theo một hành trình được cố định bởi nút chặn trên & nút chặn dưới trong trục chứa công tắc lưỡi gà. Khi phao từ tiếp xúc nút chặn, nam châm bên trong phao từ sẽ tiếp xúc công tắc lưỡi gà để tạo ra mạch hở hoặc mạch kín (NO hoặc NC), từ đó kích hoạt hoặc ngắt kích hoạt các thiết bị được kết nối để điều khiển, cảnh báo như bơm, còi, đèn,…

Hình ảnh nguyên lý hoạt động Công tắc báo mức kiểu phao từ

Hình ảnh nguyên lý hoạt động Công tắc báo mức phao từ

LƯU Ý KHI LẮP ĐẶT CÔNG TẮC BÁO MỨC DẠNG PHAO TỪ MINI DLF-103

Trong quá trình lắp đặt & sử dụng công tắc phao báo mức phao từ, người dùng cần lưu ý những điểm sau đây để đảm bảo công tắc hoạt động một cách chính xác & ổn định nhất:

• Cần kiểm tra kỹ để đảm bảo tiêu chuẩn & kích thước phần kết nối giữa công tắc & bồn chứa phù hợp với nhau.
• Không lắp đặt công tắc phao báo mức sát cạnh thành bồn hoặc dưới dạng nghiêng, sẽ gây ra tình trạng kẹt phao khiến công tắc không hoạt động hoặc hoạt động không chính xác.
• Cần lắp đặt công tắc phao báo mức theo phương thẳng đứng.
• Khi sử dụng nguồn cấp là điện xoay chiều, cần lắp đặt thêm bộ bảo vệ mạch (DLF-103UG).

Hình ảnh lưu ý khi lắp đặt & sử dụng Công tắc báo mức phao từ mini DLF-103

ƯU & NHƯỢC ĐIỂM CỦA CÔNG TẮC BÁO MỨC DẠNG PHAO TỪ MINI

Ưu điểm:

• Kích thước nhỏ gọn, cấu tạo đơn giản, dễ dàng lắp đặt.
• Giá thành rẻ nhất trong các loại công tắc báo mức.
• Tùy chọn số lượng phao đo và chiều dài que đo, tiếp điểm lưỡi gà.
• Vật liệu đa dạng, phù hợp với nhiều môi trường.

Nhược điểm:

• Phải tiếp xúc trực tiếp vào môi chất.
• Có thể xảy ra tình trạng kẹt phao dẫn tới tình trạng không báo hoặc báo sai, báo ảo trong những môi trường nhiều tạp chất.
• Chỉ có thể sử dụng cho môi trường chất lỏng.

THÔNG SỐ CÔNG TẮC BÁO MỨC PHAO TỪ MINI DLF-103

DLF-103 là dòng sản phẩm công tắc báo mức kiểu phao từ mini loại một phao của hãng Daehan, được làm từ vật liệu nhựa P.P (Polypropylen), có kích thước nhỏ gọn, sử dụng cho những bồn, bể, thùng chứa có kích thước nhỏ. DLF-103 có những đặc điểm cơ bản sau đây:

• Kết nối dạng ren (M10).
• Được làm từ vật liệu nhựa P.P ((Polypropylen), có độ an toàn & độ bền cơ học cao.
• Là loại phao từ mini cơ học, có cấu tạo đơn giản, kích thước nhỏ gọn, phù hợp để sử dụng trong những bồn, bề, thùng chứa,… có kích thước nhỏ, trong hầu hết các ngành công nghiệp như xử lý nước sạch, nước thải, hóa chất, xăng dầu, nhiên liệu, y tế, thực phẩm, đồ uống,…
• Là loại công tắc cơ chỉ có một phao, sử dụng cho môi trường chất lỏng & báo động mức cao (mức đầy) để kiểm soát.
• Tiết kiệm chi phí, cài đặt đơn giản, có độ tin cậy & độ bền cao.
• Trong trường hợp khách hàng sử dụng nguồn điện xoay chiều, cần phải lắp đặt mạch bảo vệ (DLF-103UG).

Hình ảnh thông số kỹ thuật Công tắc báo mức dạng phao từ mini DLF-103

SƠ ĐỒ ĐẤU NỐI CÔNG TẮC BÁO MỨC PHAO TỪ MINI DAEHAN DLF-103

Sơ đồ đấu nối Công tắc báo mức kiểu phao từ mini DLF-103

BẢN VẼ CÔNG TẮC BÁO MỨC PHAO TỪ MINI DAEHAN DLF-103

Bản vẽ Công tắc phao từ báo mức mini DLF-103
