Name: DLC-3M – Bộ điều khiển mức nước (Level Controller) hãng Daehan/Korea
Brand: CÔNG TY TNHH MAKGIL VIỆT NAM
Price: 100000000000000 VND
Availability: InStock
Rating: 5 (1 reviews)

MAKGIL VIỆT NAM tự hào là nhà phân phối ủy quyền các sản phẩm của hãng Daehan/Korea tại Việt Nam, trong đó có Bộ điều khiển mức nước DLC-3M, được thiết kế để sử dụng 02 relay cảnh báo (báo mức cao & mức thấp), một relay báo còi & 03 relay điều khiển để điều khiển tối đa 03 bơm được kết nối.

Daehan Sensor (viết tắt là DHS), là thương hiệu của Korea được thành lập từ những năm 1993. Trải qua nhiều năm hoàn thiện & phát triển, hiện này Daehan Sensor đã có mặt tại nhiều quốc gia trên thế giới, trong đó có Việt Nam. Các sản phẩm của Daehan bao gồm hầu hết các giải pháp về đo mức như: cảm biến đo mức siêu âm, cảm biến đo mức radar, cảm biến đo mức điện dung, cảm biến đo mức từ tính, cảm biến phao báo mức, thước đo mức, bộ điều khiển mực nước, công tắc dòng chảy, công tắc báo mức, công tắc dòng chảy,…

Daehan Sensor hướng tới mục tiêu phát triển những sản phẩm chất lượng cao & mang tới các giải pháp toàn diện về đo mức cho khách hàng, đảm bảo mang lại sự hài lòng & tin cậy từ Quý khách hàng.

BỘ ĐIỀU KHIỂN MỨC NƯỚC (LEVEL CONTROLLER) DLC-3M

bo_dieu_khien_muc_nuoc_daehan_dlc-3m

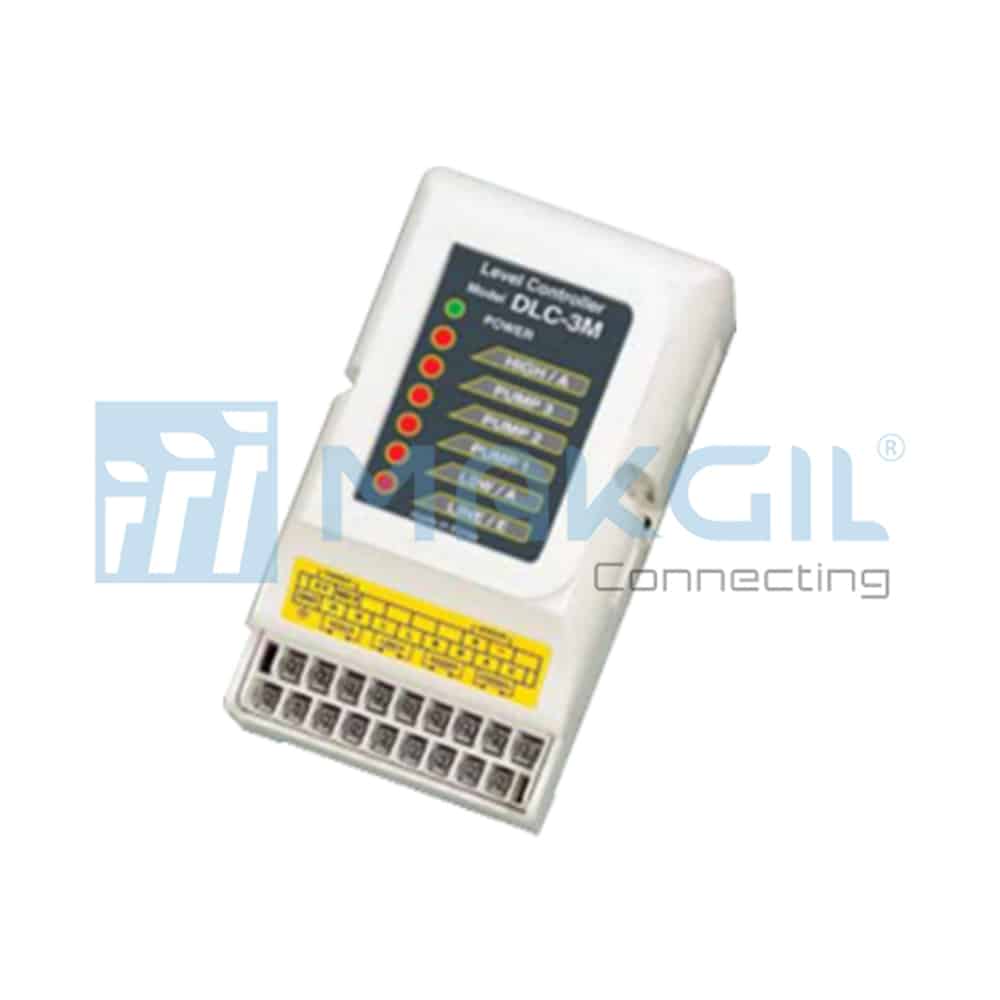

Level Controller DLC-3M hãng Daehan/Korea

BỘ ĐIỀU KHIỂN MỰC NƯỚC LÀ GÌ?

Bộ điều khiển mực nước, có tên tiếng anh là Level Controller, là một thiết bị đọc được các tín hiệu truyền về từ cảm biến đo mực nước trong bồn chứa, silo (có thể là cảm biến đo mức radar, cảm biến đo mức siêu âm, cảm biến đo mức điện dung, cảm biến đo mức từ tính,…). Từ đó, thông qua bộ điều khiển mức nước chúng ta có thể cài đặt các yêu cầu như: mở bơm, tắt bơm, cảnh báo nước cạn, cảnh báo nước đầy, truyền tín hiệu về trung tâm điều khiển,…

THÔNG SỐ KỸ THUẬT BỘ ĐIỀU KHIỂN MỨC NƯỚC DAEHAN DLC-3M

DLC-3M là Bộ điều khiển mức sử dụng cho công tắc phao báo mức của Daehan, nhận tín hiệu từ mỗi điểm của cảm biến được lắp đặt trong bồn chứa và hiển thị mức chất lỏng trong bồn chứa lên màn hình hiển thị LED của nó. Đây là bộ điều khiển loại 2 dây (2-wires), bộ điều khiển chỉ phản hồi với đầu ra hiện tại của cảm biến mức tương thích được chuyển đổi từ tín hiệu chuyển mạch tiếp xúc ban đầu bằng bộ chuyển đổi hiện tại của cảm biến.

DLC-3M được thiết kế để sử dụng 02 relay cảnh báo (báo mức cao & mức thấp), một relay báo còi & 03 relay điều khiển để điều khiển tối đa 03 bơm được kết nối. Nó có những đặc điểm cơ bản sau đây:

Bộ điều khiển DLC-3M này nhận tín hiệu từ mỗi điểm của cảm biến được lắp đặt trong bồ và đánh dấu mức chất lỏng trong bể dưới dạng điểm, hiển thị lên màn hình LED.
Dễ dàng lắp đặt & đấu nối điện nhờ sơ đồ đấu nối chi tiết trong tài liệu hướng dẫn lắp đặt hoặc trên thân thiết bị
Bộ chuyển đổi của DLC-3M được sử dụng loại 2 dây, giúp chuyển đổi tín hiệu tiếp xúc của cảm biến thành dòng điện.
Màn hình LED cho phép người dùng đọc trạng thái hiện tại một cách chính xác và dễ dàng.
DLC-3M được thiết kế cho cả hai chế độ điều khiển luân phiên & tuần tự bằng cách sử dụng công tắc gạt phía bên trong của nó. Điều khiển tuần tự có nghĩa là bơm 1 luôn hoạt động trước bơm 2. Còn điều khiển thay thế có nghĩa là bơm 1 và bơm 2 hoạt động lần lượt giúp kéo dài tuổi thọ của bơm. Mỗi chế độ chạy theo các lệnh dưới đây (“P”: Bơm, “S”: Chạy):

Điều khiển ở chế độ luân phiên:

Giai đoạn 1 1: P1 S – P2 S – P3 S – Tất cả dừng

Giai đoạn 2: P2 S – P3 S – P1 S – Tất cả dừng

Giai đoạn 3: P3 S – P1 S – P2 S – Tất cả dừng

Giai đoạn 4: Lặp lại quá trinh, bắt đầu từ giai đoạn 1 …

Điều khiển ở chế độ tuần tự:

Giai đoạn 1: P1 S – P2 S – P3 S – Tất cả dừng

Giai đoạn 2: P1 S – P2 S – P3 S – Tất cả dừng

Giai đoạn 3: P1 S – P2 S – P3 S – Tất cả dừng

Giai đoạn 4: Lặp lại Giai đoạn 3 …

DLC-3M thường được sử dụng với công tắc phao báo mức DQ series với bộ chuyển đổi DQ-6S-2W của Daehan Sensor.

Indicate	(Red) L.E.D Lamp
Operating Temperature	0℃ ~ 60℃
Dimensions	87mm (W) , 155mm (H) , 69mm (D)
Relay Output – Max. Switching Current Capacitor	1250VA, 150W
Relay Output – Max. Switching Voltage	250VAC, 30VDC
Relay Output – Max. Switching Current	5A
Material	A.B.S
Compatible Sensor	DQ-Series
Major Usage	3 Pumps control
Voltage Supply	AC 220V, 60Hz
Input Signal	4~20mA (Point Signal)
Output	H/A, L/A, BZ, P1, P2, P3
Remark	Alternating, Sequential

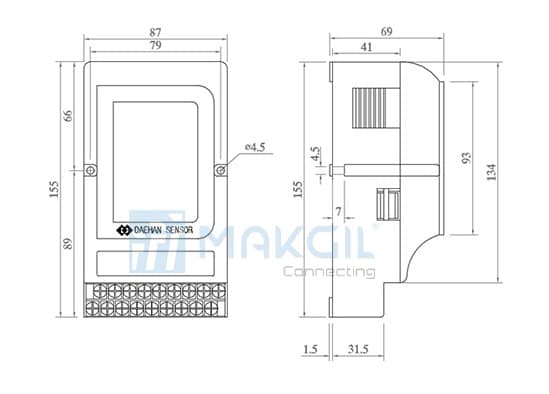

KÍCH THƯỚC BỘ ĐIỀU KHIỂN MỨC NƯỚC DAEHAN DLC-3M

kich_thuoc_bo_dieu_khien_muc_nuoc_daehan_dlc-3m

Kích thước bộ điều khiển mức nước Daehan DLC-3M

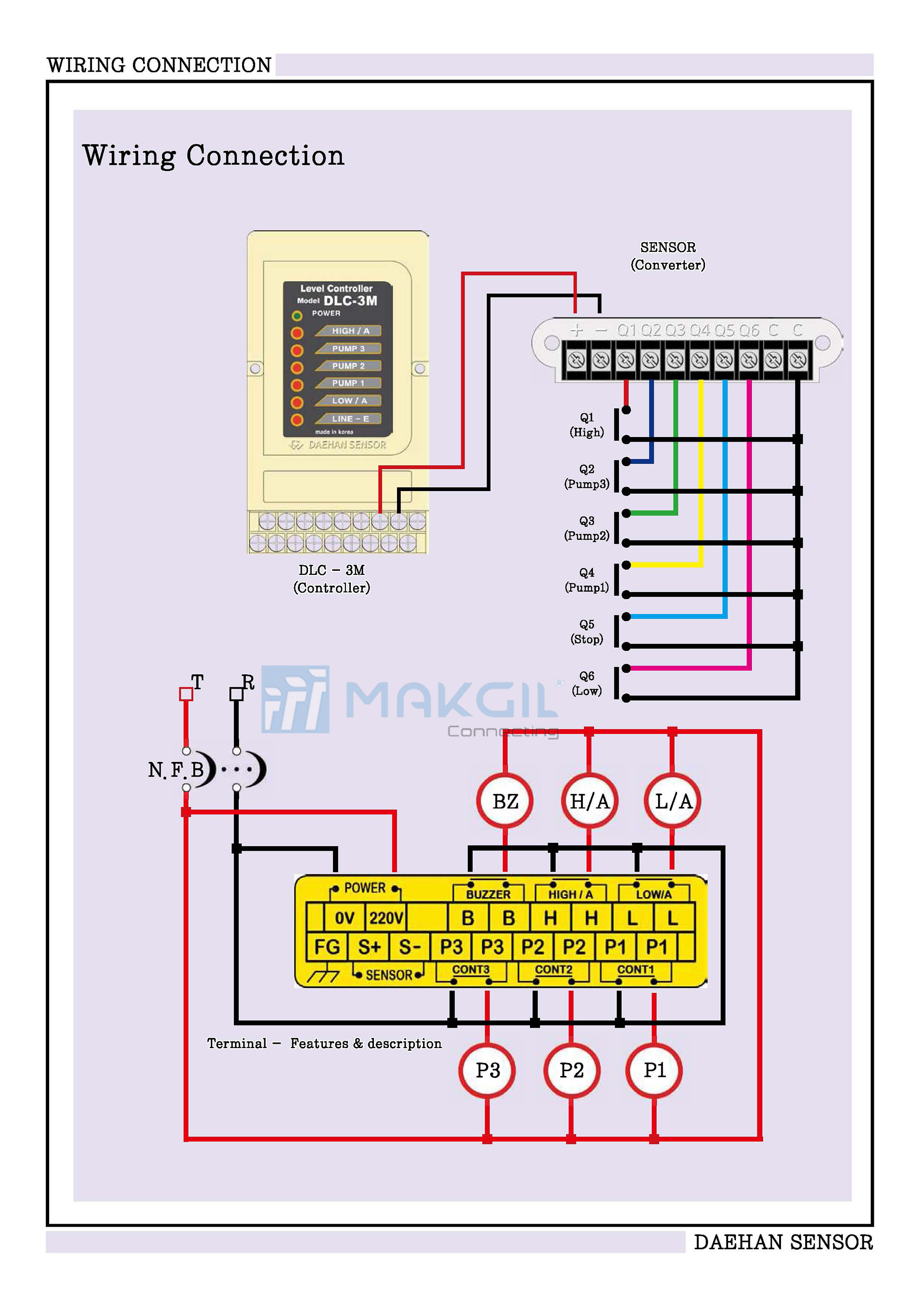

SƠ ĐỒ ĐẤU NỐI BỘ ĐIỀU KHIỂN MỨC NƯỚC DAEHAN DLC-3M

so_do_dau_noi_bo_dieu_khien_muc_nuoc_daehan_dlc-3m

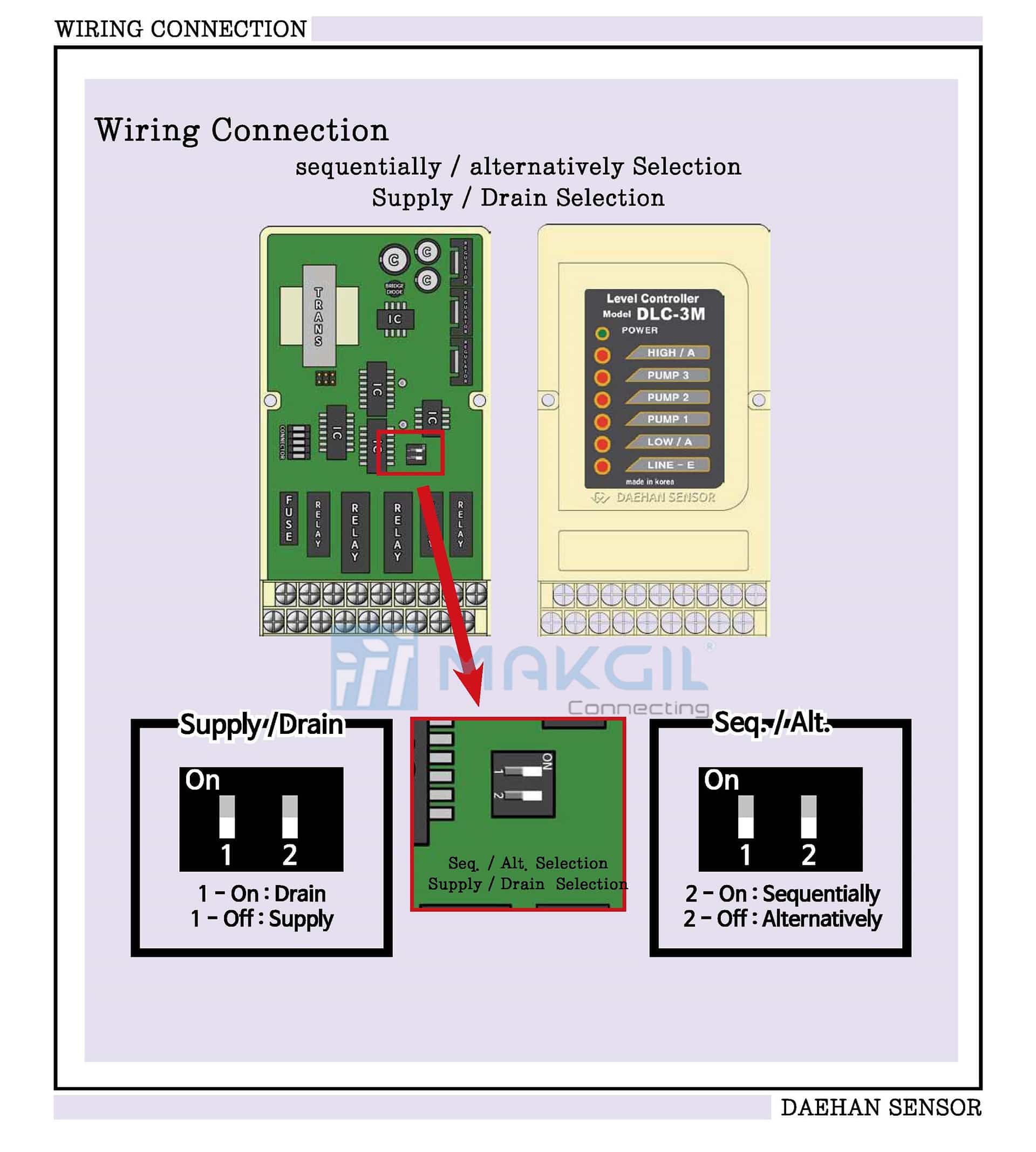

so_do_dau_noi_bo_dieu_khien_muc_nuoc_daehan_dlc-3m_page_2

Hình ảnh sơ đồ đấu nối bộ điều khiển mức nước Daehan DLC-3M

NGUYÊN LÝ HOẠT ĐỘNG BỘ ĐIỀU KHIỂN MỨC NƯỚC DAEHAN DLC-3M

Đối với chế độ báo cao/báo thấp mức nước:

Khi mức chất lỏng trong bồn đi xuống điểm dưới (điểm thấp) của cảm biến báo mức (LOW/A point trong hình dưới), đèn hiển thị báo điểm thấp LOW/A trên bộ điều khiển sẽ bật. Đồng thời, tiếp điểm điện sẽ kích hoạt chuông báo động hoặc bơm được kết nối.
Khi mức chất lỏng trong bồn dâng cao đến điểm trên (điểm cao) của cảm biến báo mức (HIGH/A point như hình phía dưới, đèn hiển thị báo điểm cao HIGH/A trên bộ điều khiển sẽ bật. Đồng thời, tiếp điểm điện sẽ kích hoạt chuông báo động hoặc bơm được kết nối.

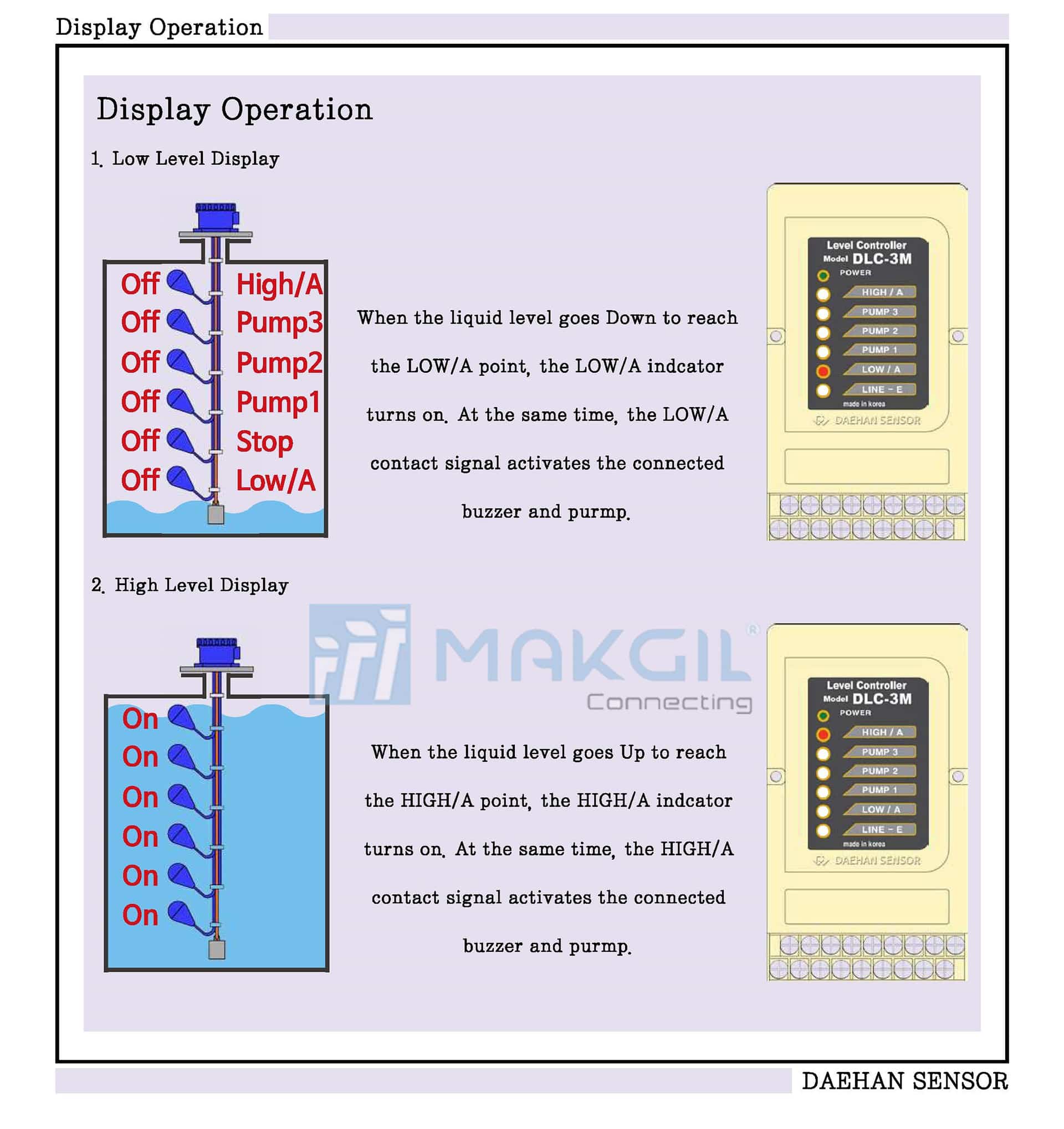

nguyen_ly_hoat_dong_bo_dieu_khien_muc_nuoc_daehan_dlc-3m_che_do_cao_thap

Nguyên lý hoạt động bộ điều khiển mức nước Daehan DLC-3M chế độ báo cao/thấp

Đối với chế độ cấp (điều khiển START/STOP bơm):

Khi mức chất lỏng trong bồn đi xuống điểm dưới (điểm thấp) của mỗi cảm biến báo mức (gọi là điểm START point) – tương ứng với mỗi bơm được kết nối, đèn hiển thị của từng bơm sẽ bật sáng. Đồng thời, tiếp điểm điện sẽ kích hoạt bơm được kết nối sang chế độ bật.
Khi mức chất lỏng trong bồn dâng cao đến điểm trên (điểm cao) của cảm biến báo mức (gọi là điểm STOP point) – tương ứng vớ bơm được kết nối, đèn hiển thị ở chế độ “STOP” trên bộ điều khiển sẽ bật sáng. Đồng thời, tiếp điểm điện sẽ ngắt bơm cung cấp nước.

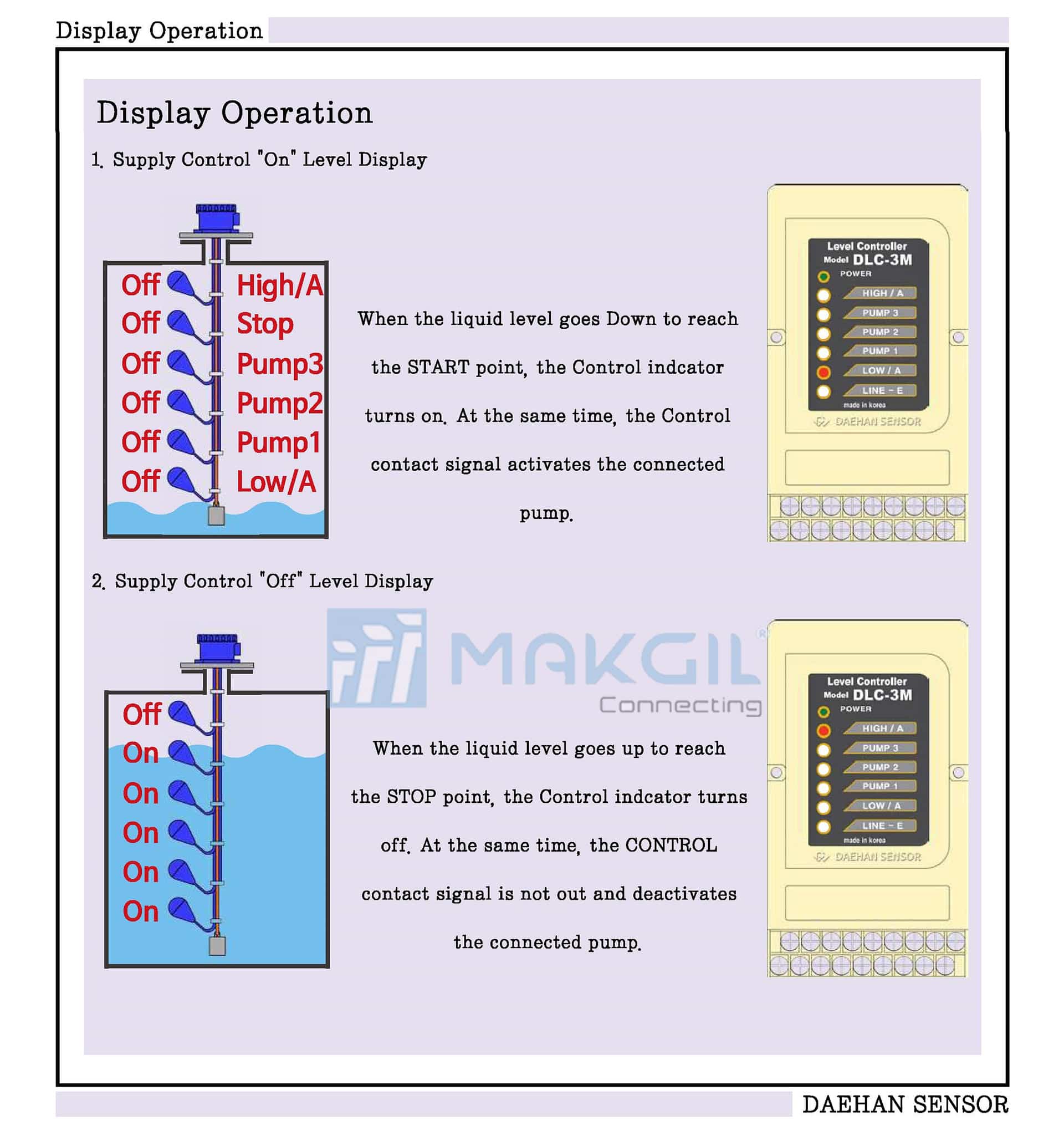

nguyen_ly_hoat_dong_bo_dieu_khien_muc_nuoc_daehan_dlc-3m_che_do_cap

Nguyên lý hoạt động bộ điều khiển mức nước Daehan DLC-3M chế độ cấp

Đối với chế độ xả (điều khiển START/STOP bơm):

Khi mức chất lỏng trong bồn dâng cao đến điểm trên (điểm cao) của cảm biến báo mức (gọi là điểm START point), đèn hiển thị cho “Pump 1 – Pump 2 – Pump 3” trên bộ điều khiển sẽ bật sáng. Đồng thời, tiếp điểm điện điều khiển sẽ kích hoạt.
Ngược lại, khi mực chất lỏng trong bồn đi xuống điểm dưới (điểm thấp) của cảm biến báo mức (gọi là điểm STOP point), đèn hiển thị ở chế độ “STOP” trên bộ điều khiển sẽ tắt. Đồng thời, tiếp điểm điện điều khiển sẽ ngắt kết nối với bơm.

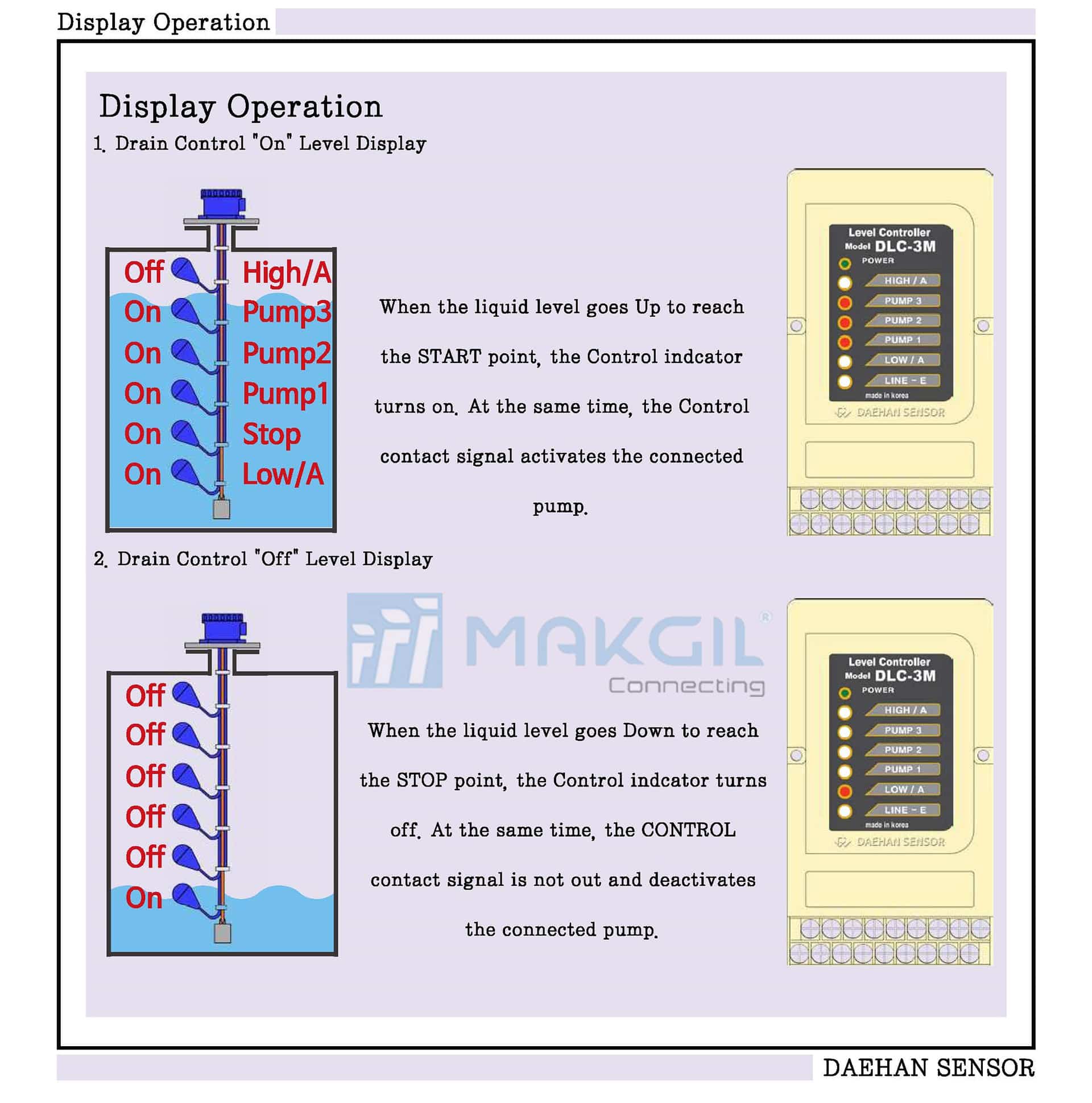

nguyen_ly_hoat_dong_bo_dieu_khien_muc_nuoc_daehan_dlc-3m_che_do_xa

Nguyên lý hoạt động bộ điều khiển mức nước Daehan DLC-3M chế độ xả

Công ty TNHH Makgil Việt Nam là nhà phân phối ủy quyền các sản phẩm thiết bị đo mức của hãng Daehan Sensor tại thị trường Việt Nam. Phần lớn các sản phẩm phổ thông của hãng Daehan Sensor đều có sẵn tại kho, đáp ứng yêu cầu nhanh chóng của khách hàng. Đối với các sản phẩm không có sẵn, thời gian giao hàng rất ngắn, từ 01—02 tuần làm việc. Để biết rõ hơn hoặc cần tư vấn về sản phẩm thiết bị đo mức của hãng Daehan Sensor, Quý khách hàng vui lòng liên hệ theo thông tin dưới đây:
